Solar Tracker Communication Box NCU

Ruitai NCU är byggd på ett självläkande fiberoptiskt ringnätverk, med ringnätverksprotokoll som stöder återställning på millisekundnivå, tillsammans med en dubbel strömförsörjningsredundansdesign. Om en nätverkslänk oväntat kopplas bort eller utrustningen misslyckas, kan systemet automatiskt bygga om kommunikationsvägen inom millisekunder. Detta möjliggör sömlös växling utan att påverka driften, minskar riskerna för avbrott och stödjer 24/7 oavbruten drift vid stora solkraftverk.

Nyckelfunktioner och tekniska höjdpunkter

1. Exakt solspårning och mikroväderövervakning

Solar Tracker Communication Box NCU koordinerar flera TCU:er (Tracker Control Units) för att stödja exakt solspårning.

Den integrerar också vindhastighet, vindriktning, irradians och andra sensorer för att fungera som en mikroväderstation.

I kombination med intelligenta spårningsalgoritmer hjälper det till att minska terrängskuggningsförlusterna och förbättra kraftgenereringseffektiviteten.

2. Intelligent skydd för alla väder

Med hjälp av väderdata i realtid kan NCU automatiskt aktivera vind-, snö- och hagelskyddslägen och flytta spårningsstrukturer till en säker position.

I extremt väder kan denna funktion minska tillgångsförluster orsakade av hagel, kraftig snö och liknande händelser med upp till 94 %.

3. Högtillförlitlig industriell design

NCU använder chip av industrikvalitet och isolerade kretsar med IP65-skydd för krävande miljöer som höghöjdsområden, öknar och kustområden.

Den stöder både AC- och DC-strömförsörjning och inkluderar ett reservlitiumbatteri för att upprätthålla driften under strömavbrott eller på natten.

Kryptering av hårdvara och mjukvara, tillsammans med hög- och lågspänningsisolering, hjälper till att skydda dataöverföring och utrustningssäkerhet.

4. Multi-Protocol Connectivity

NCU stöder flera kommunikationsteknologier, inklusive Zigbee och M-Bus.

Den kopplar samman lokala system med fjärrövervakningsplattformar som Smart Cloud och SCADA, vilket möjliggör realtidsuppladdning av data och kommandoleverans.

Fullständig specifikationstabell

▷ Karakteristiska parametrar

▷ Funktionsparametrar

▷ Allmänna parametrar

Applikationsvärde och vårt projekt

Ruitai Intelligent NCU minskar behovet av manuella inspektioner genom fjärrfeldiagnos och ett-klicks snöröjnings- och hagelskyddsfunktioner, vilket hjälper till att sänka drift- och underhållskostnaderna.

Systemet har implementerats i utländska projekt i USA och Spanien, vilket ger automatiskt skydd under extrema väderförhållanden.

Tillsammans med SCADA och fjärrstyrd O&M-mjukvara stöder NCU intelligent hantering genom hela driftprocessen, vilket hjälper solkraftverk att fånga mer värde från varje solljus.

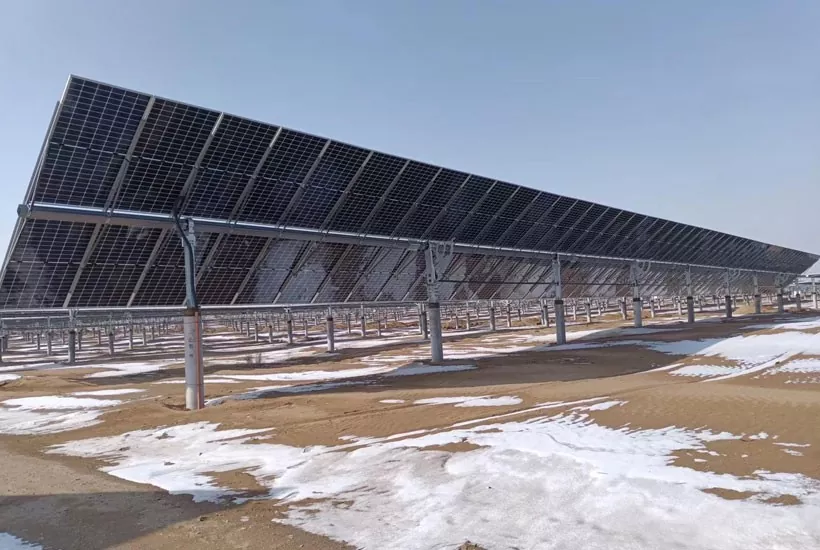

Fallstudie: 100 MW solkraftverk i nyttoskala i Texas, USA

Detta projekt är beläget på den nordamerikanska stora slätten, och möter ofta kraftiga hagelstormar och extrema vindar.

Under dessa förhållanden kan konventionella solcellsmoduler och spårningsstrukturer drabbas av betydande skada, vilket skapar stora risker för anläggningstillgångar.

Efter att ha antagit Ruitai SCADA-plattformen använde systemet AI-väderprognoser och intelligenta koordinationsalgoritmer för att svara automatiskt på hagel- eller starkvindsvarningar.

Den skickade kommandon till TCU, som flyttade solcellsmodulerna till en skyddande 60° lutningsvinkel.

Denna proaktiva strategi för skydd mot extrema väderlek minskade årliga solcellsförluster med 94 % när anläggningen träffades av hagel som var större än 50 mm i diameter, vilket flyttade anläggningens reaktion från passiv skadekontroll till aktivt riskförebyggande.

Varför välja Ruitai?

Ruitai är specialiserad på FoU och tillämpning av PV-spårningssystem. För att tillgodose behovet av intelligent hantering i storskaliga solcellskraftverk förbättrar vi kontinuerligt vår förmåga inom styralgoritmer, kommunikationsteknik och systemintegration.

Förutom Solar Tracker Communication Box (NCU) erbjuder vi en omfattande uppsättning lösningar, inklusive TCU, PV SCADA intelligenta övervakningsplattformar och intelligenta solrengöringsrobotar.

Vår utrustning har IP65/IP66 skyddsklasser och fungerar tillförlitligt över ett brett temperaturområde från -40°C till +70°C. Våra produkter är designade med åskskydd och är byggda för att klara de olika och utmanande miljöer där solcellsanläggningar finns.

Med stöd av över 20 immateriella rättigheter, ISO 9001- och CE-certifieringar, upphovsrätt till programvara och testrapporter från tredjepartsbyråer som HTW, har vi etablerat projektpartnerskap i mer än 50 länder och regioner. Vi tillhandahåller långsiktiga tjänster inklusive fjärrövervakning, feldiagnos, mjukvaruuppgraderingar och O&M-utbildning.

FAQ

F: NCU indikerar normal kommunikation, men vissa spårare misslyckas med att röra sig efter att kommandon har utfärdats; hur ska jag felsöka detta?

S: Denna typ av "falsk kommunikation" (där systemet verkar anslutet men inte kan aktiveras) orsakas vanligtvis av följande:

TCU mekanisk stopp: Ett motor- eller växellådsfel; även om TCU:n fortfarande kan skicka "hjärtslag"-signaler, kan den inte utföra fysiska rörelser.

Otillräcklig strömförsörjning: Trackermotorer drar hög startström vid start. Om strömkablarna är för långa eller har en otillräcklig tvärsnittsarea, kan spänningsfall vid terminalens TCU hindra motorn från att starta, trots att NCU har utfärdat kommandot.

Kommandokonflikt: Kontrollera om andra system (som SCADA eller en lokal HMI) samtidigt utfärdar motstridiga kommandon.

F: Kan jag använda godtyckliga T-grenanslutningar när jag kopplar RS485-bussen?

S: Nej. RS485-bussen måste använda en seriekopplad topologi. T-förgrening orsakar allvarliga signalreflektioner, vilket leder till mycket instabil kommunikation.

Om platsförhållandena kräver förgrening måste en RS485-repeater eller nav installeras vid förgreningspunkten.

F: Kan NCU:n samverka med kraftverkets AGC/AVC-system?

A: Ja. I storskaliga kraftverk, när nätet kräver begränsning, sänder AGC/AVC-systemet effektbegränsningskommandon till NCU.

Vid mottagande av dessa kommandon kan NCU justera spårningsvinklarna för att uppnå aktiv effektnedsättning på hårdvarunivå; detta tillvägagångssätt säkerställer bättre nätstabilitet jämfört med att helt enkelt begränsa växelriktarens effekt.
