Hur förbättrar en enaxlig PV-tracker solenergiprestanda?

Innehållsförteckning

1. Vad är en enaxlig PV-spårare?
2. Hur fungerar spårningssystemet?
3. Hur förbättrar spårning PV-prestanda?
4. Nyckelkomponenter i ett enaxligt spårningssystem
5. Var används enaxliga PV-spårare?
6. Viktiga faktorer innan du väljer en tracker
7. Single-Axis Tracker vs. Fixed-Tilt Montering
8. Underhåll och långsiktig tillförlitlighet
9. Vanliga projektutmaningar och praktiska lösningar
10. Arbeta med en erfaren leverantör av spårningsteknik
11. Vanliga frågor
12. Slutsats

Vad är en enaxlig PV-spårare?

En Single-Axis PV Tracker är en motoriserad fotovoltaisk monteringsstruktur som ändrar orienteringen av solpaneler runt en rotationsaxel. Istället för att hålla modulerna i en fast vinkel under hela dagen, justerar trackern deras position efter solens uppenbara rörelse.

De flesta system i nyttoskala använder en horisontell nord-sydlig axel, vilket gör att solcellsmoduler kan rotera från öst till väst under dagsljus. Denna konfiguration är allmänt antagen eftersom den ger en praktisk balans mellan energivinst, mekanisk komplexitet, markanvändning och installationskrav.

Det grundläggande syftet är enkelt:håll solcellsmoduler i en mer gynnsam orientering för att ta emot solljus.Bättre solinfall kan öka mängden användbar energi som genereras av solcellspanelen, särskilt under morgon- och eftermiddagsperioder när ett fast system kan ta emot solljus i en mindre gynnsam vinkel.

Hur fungerar spårningssystemet?

En typisk Single-Axis PV Tracker kombinerar ett mekaniskt drivsystem med ett elektroniskt styrsystem. Sensorer, astronomiska algoritmer eller en kombination av kontrollmetoder bestämmer lämplig panelposition. Styrenheten beordrar sedan ställdonet eller motorn att rotera spåraren.

1. Solcellspositionsberäkning:Styrsystemet bestämmer solens förväntade position baserat på tid, geografiska koordinater och astronomiska beräkningar.
2. Positionskontroll:Styrenheten bestämmer den önskade spårningsvinkeln.
3. Mekanisk rörelse:Motorer, växelsystem, ställdon eller relaterade drivkomponenter roterar modulraderna.
4. Driftsoptimering:Trackern justerar kontinuerligt eller periodiskt sin position under hela dagen.
5. Skyddsposition:Under starka vindar, stormar eller andra onormala förhållanden kan systemet röra sig mot en fördefinierad säker position.

Moderna spårningssystem kan också inkludera vindövervakning, positionsåterkoppling, kommunikationsgränssnitt och automatisk feldetektering. Dessa funktioner är särskilt viktiga för stora solenergiparker där tusentals moduler kan vara fördelade över ett stort område.

Projektplaneringsöversikt

• Utvärdera solresurs och projektplats.
• Analysera terräng, markförhållanden, dränering och vindmiljö.
• Bestäm lämplig trackergeometri och radkonfiguration.
• Kontrollera modulens mått, vikt, elektrisk layout och mekanisk kompatibilitet.
• Beräkna förväntad energiproduktion och ytterligare driftsbehov.
• Utveckla installations-, inspektions- och underhållsprocedurer.
• Utvärdera leverantörens tekniska kapacitet och långsiktig teknisk support.

Hur förbättrar spårning PV-prestanda?

Den viktigaste fördelen med ett spårningssystem är dess förmåga att förbättra orienteringen av PV-moduler i förhållande till solen. Med fast lutande montering förblir panelerna i en förutbestämd vinkel. Denna vinkel är en kompromiss eftersom solens höjd och azimut ändras kontinuerligt.

En enaxlig tracker minskar denna obalans under dagsljusdrift. Den resulterande energiförbättringen varierar avsevärt beroende på latitud, klimat, direkt normal instrålning, modulteknik, radavstånd, spårningsalgoritm och platsdesign. Därför bör projektägare undvika att behandla en enstaka procentsats som universellt tillämplig.

För investerare och EPC-entreprenörer är den meningsfulla frågan inte bara om spårning producerar mer el. Den mer användbara frågan är om den extra generationen motiverar de extra mekaniska, elektriska, civila, installations- och underhållskraven under projektets livslängd.

Nyckelkomponenter i ett enaxligt spårningssystem

Pålitlig spårningsprestanda beror på interaktionen mellan mekaniska strukturer, elektrisk utrustning och intelligenta kontroller. Ett fel i ett delsystem kan påverka en hel rad eller flera spårningsenheter.

• Momentrör:Ger det primära roterande strukturella stödet för PV-modulerna.
• Kullager:Stöd kontrollerad rotation och bibehåll mekanisk inriktning.
• Drivsystem:Omvandlar motorkraften till kontrollerad rotationsrörelse.
• Motor eller ställdon:Ger den mekaniska kraft som krävs för att ändra spårarposition.

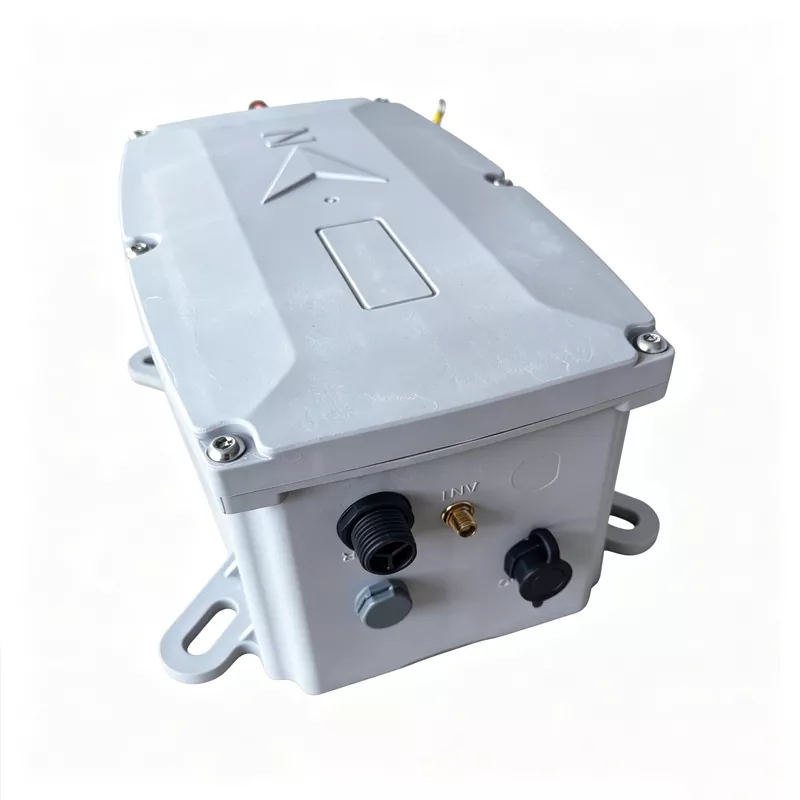

• Kontroller:Bearbetar spårningskommandon och koordinerar systemdrift.
• Positionssensorer:Bekräfta den faktiska spårningspositionen och stödja kontrollnoggrannheten.
• Kommunikationssystem:Möjliggör övervakning och kontroll över stora solcellsanläggningar.
• Strukturella poster och fundament:Överför mekaniska belastningar i marken.
• Säkerhetsfunktioner:Stöd vindskydd, felhantering, nödrörelse och driftsäkerhet.

Materialvalet är också viktigt. Komponenter som utsätts för utomhusmiljöer måste motstå ultraviolett strålning, temperaturförändringar, fuktighet, damm, korrosion och mekanisk belastning. Lämpliga skyddsbeläggningar och korrosionsbeständiga material kan avsevärt påverka den långsiktiga prestandan.

Var används enaxliga PV-spårare?

Enaxlig spårning är särskilt attraktiv för solcellsprojekt i allmännyttiga skala där ytterligare energiutbyte kan ha en meningsfull inverkan på den övergripande projektekonomin. Typiska tillämpningar inkluderar:

Tekniken är mindre okomplicerad för mycket oregelbunden terräng, starkt skuggade platser, extremt begränsade platser eller projekt där enkelhet och minimalt underhåll är viktigare än att maximera energiutbytet.

Viktiga faktorer innan du väljer en tracker

Att välja en enaxlig PV Tracker bör börja med projektet snarare än med en katalogspecifikation. Olika platser skapar olika mekaniska och operativa krav.

1. Solenergiresurs:Analysera bestrålningsmönster, latitud, årstidsvariation och andelen direkt kontra diffust solljus.
2. Terräng:Utvärdera sluttningar, höjdförändringar, dränerings- och graderingskrav innan du väljer trackergeometri.
3. Vindförhållanden:Vindbelastning påverkar strukturell design, fundamentkrav och strategier för säker position.
4. Markförhållanden:Geotekniska data kan påverka pålval, grundläggningsdjup och installationsmetoder.
5. Modulkompatibilitet:Kontrollera moduldimensioner, vikt, ramkonfiguration, fastspänningskrav och mekaniska belastningar.
6. Bakåtspårningsförmåga:Detta kan bidra till att minska radskuggning under låga solvinklar.
7. Styrarkitektur:Stora projekt kräver pålitlig kommunikation, övervakning, feldetektering och positionshantering.
8. Tillgång till underhåll:Drivenheter och andra mekaniska komponenter bör förbli tillgängliga för inspektion och service.
9. Livscykelekonomi:Jämför förväntade energivinster med kostnader för utrustning, installation, drift, underhåll och utbyte.

Single-Axis Tracker vs. Fixed-Tilt Montering

Montering med fast lutning förblir en effektiv och allmänt använd lösning på grund av sin relativt enkla mekaniska struktur. Enaxlig spårning lägger till rörliga komponenter men ger dynamisk orientering under hela dagen.

Den korrekta lösningen beror på projektets produktionsmål, platsförhållanden, kapitalbudget, underhållskapacitet och förväntad driftperiod. En tekniskt avancerad tracker är inte automatiskt den bästa lösningen för varje webbplats.

Underhåll och långsiktig tillförlitlighet

Eftersom en Single-Axis PV Tracker innehåller rörliga mekaniska komponenter, bör förebyggande underhåll inkluderas i anläggningens driftstrategi från början. Rutininspektioner kan hjälpa till att identifiera slitage, onormala rörelser, lösa anslutningar, korrosion och drivsystemproblem innan de utvecklas till större fel.

• Inspektera lager, drivkomponenter, fästelement och strukturella anslutningar.
• Kontrollera spårningsinriktningen och aktuell positionsåterkoppling.
• Övervaka motorström och ovanligt driftljud.
• Inspektera kablar, kontakter, kontroller och kommunikationsutrustning.
• Kontrollera korrosionsskyddet på utsatta konstruktionskomponenter.
• Verifiera nöd- och vindskyddsfunktioner.
• Upprätthåll tydlig åtkomst runt kritisk mekanisk och elektrisk utrustning.
• Registrera fel och driftdata för att identifiera återkommande problem.

Ett starkt underhållsprogram handlar inte bara om att reparera trasiga komponenter. Den bör kombinera planerade inspektioner med tillståndsbaserad övervakning så att potentiella problem kan identifieras tidigt.

Vanliga projektutmaningar och praktiska lösningar

Varför ingenjörskvalitet är viktigt

Trackers prestanda bestäms av mycket mer än rörelsen hos en solpanel. Strukturell design, drivprecision, styrlogik, materialkvalitet, miljöbeständighet, installationsnoggrannhet och eftermarknadsstöd bidrar alla till systemets långsiktiga värde. För stora solcellsprojekt kan val av utrustning enbart baserat på initialt inköpspris öka livscykelriskerna. En mer fullständig utvärdering bör ta hänsyn till tillförlitlighet, energiutbyte, underhållsbarhet, reservdelstillgänglighet, teknisk dokumentation och leverantörens tekniska support.

Arbeta med en erfaren leverantör av spårningsteknik

Att välja rätt leverantör kan förenkla övergången från konceptuell design till kommersiell drift.Suzhou Ruitai Automation Technology Co., Ltd.tillhandahåller automationstekniska lösningar med fokus på ingenjörsorienterade applikationer. När man utvärderar en leverantör för solcellsspårningsutrustning bör projektägare och EPC-företag se bortom produktens utseende och ställa detaljerade tekniska frågor.

Viktiga leverantörsutvärderingspunkter inkluderar strukturella beräkningar, spårningskontrolllogik, miljöanpassning, modulkompatibilitet, drivsystems tillförlitlighet, kommunikationsarkitektur, installationsvägledning, idrifttagningsprocedurer, reservdelssupport och tekniska svarsmöjligheter.

Vanliga frågor

Slutsats: Förvandla solenergi till större projektvärde

En Single-Axis PV Tracker ger ett praktiskt sätt att dynamiskt justera solcellsmoduler när solen rör sig över himlen. Genom att förbättra modulens orientering under dagen kan tekniken öka mängden solenergi som fångas upp av en solcellsanläggning och omforma dess dagliga generationsprofil.

Ändå kräver en framgångsrik utplacering av tracker mer än att välja en roterande monteringsstruktur. Solresurser, terräng, jord, vindförhållanden, modulkompatibilitet, radavstånd, backtracking, styrarkitektur, underhåll och livscykelekonomi måste alla beaktas tillsammans.

För projektutvecklare, EPC-entreprenörer, systemintegratörer och köpare av solenergiutrustning är det bästa sättet att utvärdera hela systemet snarare än att fokusera på en specifikation. En välkonstruerad tracker bör kombinera tillförlitlig mekanisk rörelse, intelligent kontroll, miljöbeständighet, enkelt underhåll och projektspecifik anpassningsförmåga.
