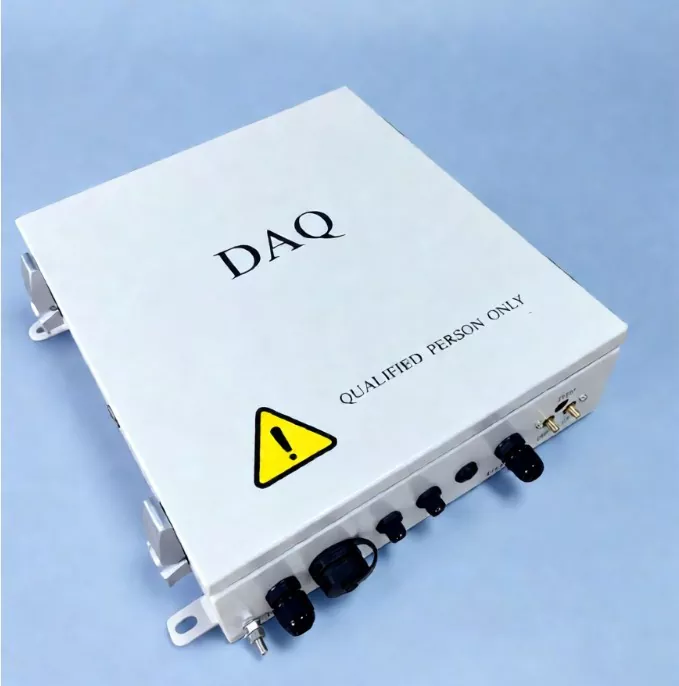

PV kommunikationsstyrenhet

Suzhou Ruitai är en professionell fabrik, vår PV-kommunikationsstyrenhet använder komponenter av industrikvalitet, ger IP65-klassat skydd, ett brett driftstemperaturområde (-40°C till +85°C) och exceptionellt motstånd mot blixtnedslag och elektromagnetiska störningar.

Den stöder industristandardprotokoll som Modbus och TCP/IP och integreras sömlöst med ett brett utbud av växelriktare och väderstationer. NCU:n möjliggör svar på millisekundnivå och datakommunikation i realtid, vilket säkerställer snabb och tillförlitlig systemdrift. När den är ihopkopplad med en SCADA-plattform ger den operatörer insyn i realtid över anläggningens prestanda och driftstatus var som helst.

Vilka är kärnfunktionerna för PV-kommunikationsstyrenheten?

1. Centraliserad övervakning

PV Communication Control Unit samlar in data som rapporterats av alla TCU:er inom dess jurisdiktion, aggregerar data och laddar upp den till SCADA-systemet eller en molnbaserad övervakningsplattform.

2. Unified Control

Den sänder kontrollkommandon till alla TCU:er inom dess jurisdiktion för att möjliggöra synkroniserade operationer.

Typiska kommandon inkluderar: en-trycks stuvning, växling av spårningsläge, aktivering/avaktivering av backtracking och väderskyddslägen (t.ex. för kraftiga vindar eller kraftigt regn).

3. Långdistanskommunikation

Den stöder Ethernet (fiberoptisk) eller 4G-kommunikation, vilket möjliggör fjärråtkomst och kontroll av data. Flera NCU:er kan bilda ett fiberoptiskt ringnätverk för att förbättra kommunikationens tillförlitlighet.

4. Datahantering

Den organiserar och hanterar systeminformation, inklusive spårningsradvinklar, larmposter, motorprestandadata och miljödata, och tillhandahåller strukturerade datagränssnitt för system på översta nivå.

Fullständig specifikationstabell

▷ Karakteristiska parametrar

▷ Funktionsparametrar

▷ Allmänna parametrar

Hur man väljer rätt PV Communication Control Unit (NCU)?

1. Välj Kommunikationskapacitet baserat på skala

Välj baserat på antalet anslutna TCU:er.

Småskaliga PV-projekt:Med färre anslutningar är en grundläggande NCU-modell lämplig.

Storskaliga markmonterade kraftverk:En NCU med hög kapacitet rekommenderas för att stödja ett större antal TCU-anslutningar.

Konfigurationsrekommendation:Konfigurera inte baserat enbart på det aktuella antalet enheter; reservera viss kapacitet för framtida expansion (cirka 20 % takhöjd).

2. Kommunikationsprotokollkompatibilitet

Under projektdesignfasen, verifiera TCU-kommunikationsprotokoll, SCADA-gränssnittskrav och kraftverkets befintliga kommunikationsarkitektur.

Ruitai NCU:er erbjuder utmärkt protokollkompatibilitet, stöder RS485, 4G/5G, Modbus RTU, Modbus TCP, Ethernet/IP och andra kommunikationsmetoder.

3. Välj Skyddsklassning baserat på platsmiljö

NCU:er måste vara mycket anpassningsbara till miljöförhållanden och resistenta mot damm och regn.

För storskaliga PV-projekt rekommenderas det att välja enheter med ett driftstemperaturområde på -40°C till +85°C och en skyddsklass IP65 eller högre; de bör också ha anti-interferens och åskskydd.

4. Matchning av nätverksarkitektur

NCU-konfigurationen måste överensstämma med utformningen av det övergripande PV-kommunikationsnätverket.

Rekommenderas för storskaliga PV-baser:TCU → NCU → Fiberoptisk ringnätverk → SCADA

Rekommenderas för distribuerade PV-projekt:TCU → NCU → 4G/5G → Cloud Platform

FAQ

F: Vilka hårdvarufunktioner säkerställer stabil och pålitlig drift i krävande utomhusmiljöer?

S: Systemet kombinerar flera lager av skydd för att säkerställa jämn prestanda. Dubbel GPS-kalibreringsteknik ger exakt spårning och positionering, medan det inbyggda UPS-backupbatteriet håller viktiga funktioner igång under oväntade strömavbrott.

Dessutom skyddar ett omfattande överströms- och överspänningsskydd systemet mot strömrelaterade störningar, vilket säkerställer tillförlitlig drift under utmanande förhållanden.

F: Är PV-kommunikationsstyrenheten lätt att installera och konfigurera? Hur är det med långsiktiga underhållskostnader?

A: Ja. Systemet är designat för snabb och effektiv driftsättning och stöder både PC-baserad konfiguration och Bluetooth-aktiverad trådlös installation för att avsevärt minska driftsättningstiden på plats.

När den väl är i drift möjliggör plattformen fjärrövervakning och datasynlighet i realtid, samtidigt som dess lågeffektdesign hjälper till att minska underhållskraven och sänka de totala driftskostnaderna.

F: Vilken nivå av utomhusskydd erbjuder produkten? Klarar den hårda väderförhållanden?

A: Absolut. NCU-serien har en skyddsklass IP65 och en väderbeständig kapsling, vilket ger effektivt skydd mot damm och vatten.

Den är designad för att tåla extrema temperaturer, hård kyla, saltstänk och andra krävande utomhusförhållanden, vilket säkerställer stabil och hållbar prestanda under hela dess livslängd.

F: Hur förbättrar systemets AI-anpassningsförmåga prestanda och tillförlitlighet?

S: Systemets AI-anpassningsförmåga ger värde på tre viktiga sätt.

För det första förfinar den kontinuerligt spårningsstrategier med hjälp av historiska data och realtidsdata för att maximera energiutbytet.

För det andra ger det intelligent skydd under extrema väderförhållanden.

För det tredje hjälper dess inbyggda självdiagnostik och möjligheter för tidiga varningar att upptäcka potentiella problem innan de blir kritiska, vilket minskar oplanerad driftstopp och förbättrar systemets tillförlitlighet.

F: Hur stöder produkten digital hantering av solkraftverk?

S: NCU-serien ger insyn i realtid av anläggningens verksamhet genom kontinuerlig datainsamling och överföring.

Operatörer kan övervaka spårningsprestanda, energigenerering och systemvarningar när som helst via PC eller mobila enheter.

Med stöd för MQTT- och TCP-protokoll möjliggör den centraliserad hantering över flera platser, vilket hjälper kraftverk att gå mot smartare, mer automatiserade operationer.
