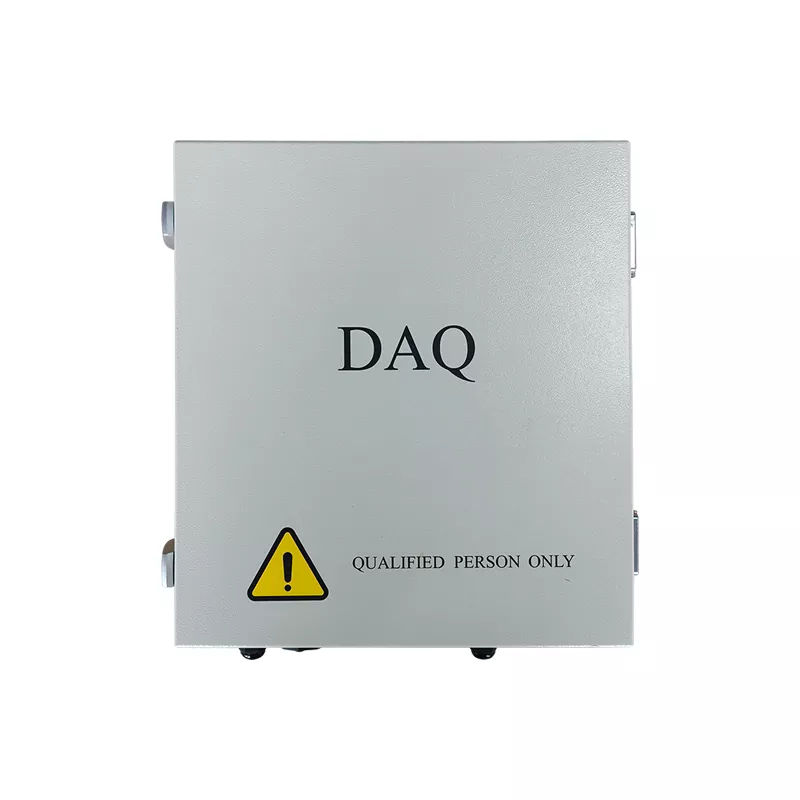

Intelligent PV kommunikationsbox

Suzhou Ruitai är en pålitlig fabrik som kan erbjuda Intelligent PV Communication Box. Våra produkter i NCU-serien upprätthåller höghastighets, stabil dataöverföring även under tuffa väderförhållanden utomhus och komplicerade miljöer med elektromagnetiska störningar.

När den är integrerad med Ruitai SCADA-plattformen stöder NCU helautomatisk fjärrdrift och underhåll. Denna lösning höjer effektivt kraftproduktionen och minskar arbetskostnaderna avsevärt.

Hur fungerar Suzhou Ruitai NCU Communication Box?

1. Massiv datainsamling och översättning (anslutningslager)

Fysisk anslutning:NCU fungerar som ett datanav för hela kraftverket och ansluter hundratals fältenheter, inklusive spårningskontrollenheter (TCU), växelriktare och väderövervakningsstationer.

Den stöder flera kommunikationsgränssnitt som RS485, ZigBee och Bluetooth för att upprätta fysiska länkar med all utrustning.

Protokollkonvertering:Enheter tillverkade av olika tillverkare (som växelriktare) använder olika kommunikationsprotokoll, vilket skapar kompatibilitetsbarriärer. Utrustad med kraftfulla inbyggda protokollkonverteringsmoduler, stöder NCU vanliga protokoll inklusive Modbus, TCP/IP och MQTT.

Den omvandlar alla typer av heterogena industriella signaler till enhetliga standarddataformat, vilket möjliggör smidigt datautbyte mellan varje ansluten enhet.

2. Edge Intelligence för realtidskontroll (Computation and Control Layer)

AI Intelligent beslutsfattande:Detta är kärnstyrkan hos NCU. Det är inte bara en signalsändare, utan en "hjärna" med datorkraft.

Den integrerar avancerade spårningsalgoritmer och kombinerar data från inbyggda sensorer som vindhastighet och snölast för att beräkna den optimala vinkeln på solpanelerna i realtid.

Svar på millisekundnivå:Med kantberäkningsmöjligheter bearbetar NCU komplexa beräkningar lokalt och utfärdar kontrollkommandon inom millisekunder.

Den skickar omedelbart kontrollkommandon till TCU:n för att justera panelvinklarna för maximal energiproduktion, vilket eliminerar förseningar orsakade av molnbaserad bearbetning.

3. En stabil och pålitlig informationsryggrad (kommunikationsskikt)

Störningsbeständig överföring:I komplexa elektromagnetiska utomhusmiljöer har den intelligenta PV-kommunikationsboxen avancerat åskskydd och anti-interferensfunktioner, vilket säkerställer att kritisk data överförs till molnet eller det centrala övervakningssystemet snabbt, säkert och tillförlitligt.

Sömlös datakontinuitet:I händelse av nätverksinstabilitet möjliggör NCU:s kantberäkningskapacitet lokal databuffring.

När anslutningen är återställd synkroniseras data automatiskt, vilket säkerställer fullständig integritet utan förlust.

4. Allväderssystemskydd (skyddsskikt)

Precisionskalibrering:Systemet har dubbel GPS-kalibrering för att kontinuerligt korrigera positionering i realtid, vilket säkerställer mycket exakt solspårning och optimal prestanda under alla förhållanden.

Pålitligt säkerhetskopieringsskydd:I händelse av ett plötsligt strömavbrott tar den inbyggda UPS-enheten sömlöst över, upprätthåller kommunikations- och kontrollsystem online samtidigt som den säkerställer viktiga funktioner och kritiska data.

Fullständig specifikationstabell

▷ Karakteristiska parametrar

▷ Funktionsparametrar

▷ Allmänna parametrar

Hur installerar man den intelligenta PV-kommunikationsboxen?

1. Välj installationsplats

Rekommenderade platser: Inuti ett kontrollskåp nära solcellspanelen, inuti en kommunikationsbox, i ett dedikerat utrustningsskåp eller i ett väl skyddat och skyddat utomhusområde.

Krav på installationsplats:

① Undvik områden med stark störning; Håll dig borta från motorer med hög effekt, högfrekvensutrustning och högspänningsledningar.

② Installationsplatsen måste säkerställa tillgänglighet för personal, enkel kabeldragning, synlighet för statusindikatorer och bekvämlighet för framtida underhåll.

③ Måste uppfylla miljöskyddskrav.

2. Montering av enheten

Beroende på projektstrukturen kan NCU installeras i ett styrskåp, väggmonteras eller installeras i ett utrustningskåp.

Installationssteg:

Steg 1: Bekräfta installationsplatsen.

Steg 2: Säkra enheten med bultar, monteringsfästen och/eller monteringsskenor.

Steg 3: Kontrollera installationsstatusen för att säkerställa att enheten är jämn och stabil, har tillräckligt med ledningsutrymme och har goda värmeavledningsförhållanden.

3. Strömanslutning

Under installationen, verifiera inspänningsområdet, strömpolariteten och jordningskraven.

Anslutningar inkluderar strömingång, skyddande jordning och åskskydd.

Var noga med att undvika omvänd polaritet, spänningsfluktuationer och drift utan jordning. Ruitai tillhandahåller kompletta kopplingsscheman, installationsmanualer och teknisk dokumentation; vi erbjuder också onlinevägledning eller kan skicka ingenjörer med över fem års erfarenhet till webbplatsen för hjälp.

4. Kommunikation Anslutning mellan NCU och TCU

Ett nyckelsteg i NCU-installationen är att upprätta kommunikation med TCU:n.

Typisk anslutning: Spårningssystem → TCU → Kommunikationskabel → NCU

Säkerställ korrekta kommunikationsledningsanslutningar, korrekt enhetsadresskonfiguration och konsekventa kommunikationsparametrar.

5. Anslutning mellan NCU och SCADA System

Efter anslutning av fältutrustningen måste NCU integreras i övervakningssystemet.

NCU → Ethernet / Fiber / 4G-nätverk → SCADA-plattform

Anslut och driftsätt nätverkskonfigurationen, IP-adressinställningarna och datapunktskartläggningen och utför sedan kommunikationstester.

FAQ

F: Kommer nätverks- eller strömavbrott att påverka dataöverföring och systemkontroll?

S: Systemet är utformat för att hantera sådana scenarier. Enheten är utrustad med ett inbyggt UPS-backupbatteri som säkerställer kontinuerlig drift även under oväntade strömavbrott. Dessutom möjliggör dess edge computing-kapacitet lokal datacachning och intelligent synkronisering.

Detta säkerställer stabil kommandoexekvering och datarapportering även under intermittenta nätverksavbrott. När anslutningen är återställd synkroniseras all data automatiskt till molnet, vilket säkerställer fullständig dataintegritet.

F: Stöder den här intelligenta PV-kommunikationsboxen fjärrövervakning och feldiagnostik?

S: Ja, den stöder fullt ut realtidsövervakning och fjärrkontroll. När den integreras med Ruitais SCADA- eller IoT-plattform kan operatörer enkelt övervaka hela anläggningens prestanda utan att vara på plats.

Systemet möjliggör också fjärrdiagnostik, vilket gör att problem snabbt kan identifieras och lösas, vilket avsevärt minskar kommunikationsfel och sänker de totala driftskostnaderna.

F: Hur säkerställer det att solpaneler alltid är placerade i den optimala vinkeln för maximal energiproduktion?

S: NCU:n är utrustad med avancerade AI-drivna spårningsalgoritmer och integrerade miljösensorer, inklusive vind- och snödetektering.

Den analyserar kontinuerligt realtidsförhållanden för att intelligent justera panelvinklar för optimal energigenerering. Dessutom säkerställer dubbel GPS-kalibrering exakt spårningsnoggrannhet, vilket effektivt förbättrar solsystemets totala energigenereringseffektivitet.

F: Är installation och konfiguration komplicerad? Stöder den mobilinstallation?

S: Installationsprocessen är utformad för att vara enkel och effektiv. Förutom standard PC-baserad konfiguration stöder enheten även Bluetooth-installation via mobila enheter.

Under installation och driftsättning på plats kan parametrar snabbt konfigureras via en smartphone med lågeffekts Bluetooth-anslutning, vilket avsevärt förbättrar bekvämligheten och den totala effektiviteten.
