PV kommunikationsbox

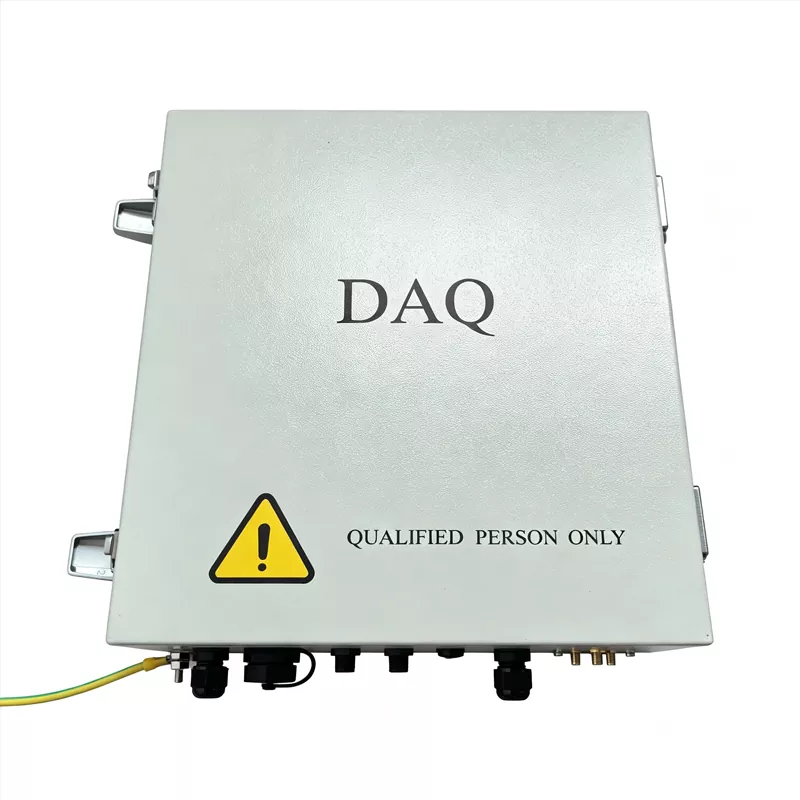

PV Communication Box (NCU) erbjuds av den professionella leverantören Ruitai. Den skyddar solkraftverk under extremt väder genom intelligent avkänning och automatisk kontroll. Genom att integrera flera skyddsstrategier för extremt väder och kombinera dem med dataövervakning från den smarta molnplattformen, möjliggör det intelligent automatiskt skydd för solkraftverk och säkerställer säker, stabil drift i tuffa miljöer.

Produktautomatiserad konfiguration

Automatiserad parameterimplementering:Efter att en modul har bytts ut behöver inte O&M-personal konfigurera varje inställning manuellt. När systemet väl är anslutet via en mobilapp eller dator, genererar systemet automatiskt en parametertabell och distribuerar den med ett klick, vilket snabbt uppdaterar viktiga inställningar som protokoll och baudhastigheter.

Intelligent association och driftsättning:Systemet kan automatiskt skicka kommandon för att justera spårningsvinklar. Genom att jämföra den beordrade vinkeln med den faktiska rotationsvinkeln, kartlägger den NCU, varje TCU och PV-matrisen, vilket avsevärt förbättrar idrifttagningseffektiviteten på plats.

Förutsägande underhåll och nödsituationer

Datadelning och redundant skydd:I storskaliga solkraftverk kan flera PV-kommunikationslådor dela väderdata via kommunikationsnätverket. If a local weather data collection device fails, the NCU can obtain data from other nodes, reducing system blind spots and ensuring trackers enter protection modes, such as high-wind protection, in time.

Standardiserad nödåtgärd:Systemet följer en stegvis nödresponsprocess för att hålla spårare skyddade när kommunikationen bryts. Om NCU-kommunikationen avbryts helt under soliga förhållanden, växlar systemet till lokalt automatiskt läge för att upprätthålla kraftgenereringen. Vid extremt väder startar beredskapsplanen omedelbart. Spårare flyttas till en säker position genom manuell drift på plats eller en backup-kommunikationslänk för att förhindra skador på utrustningen.

Vad omfattar den standardiserade O&M-processen för PV Communication Box?

Rutinmässig inspektion och underhåll

Strukturell infästning:Använd regelbundet en momentnyckel för att punktkontrollera bärande bultar på huvudbalkar, diagonalstag och andra nyckelkomponenter, för att säkerställa att vridmomenten uppfyller den erforderliga standarden.

Transmissionsunderhåll:Tillsätt högtemperaturbeständigt fett till växellådan och svänglagret var sjätte månad. Kontrollera växelns slitagespel och håll det inom ≤0,15 mm.

Korrosionsskydd och rengöring:Mät regelbundet den galvaniserade beläggningens tjocklek. Om lokal rost uppstår, applicera zinkrik primer omgående. Ta bort damm och ogräs från trackerytan.

Kalibrering av kontrollsystem

Vinkelkalibrering:Använd lutningssensorer tillsammans med PLC-programmet för att regelbundet kalibrera öst-västliga gränsvinklar och hålla felet inom ±0,5°.

Kommunikation och elinspektion:Kontrollera regelbundet den trådlösa signalstyrkan och paketförlusthastigheten. Rengör damm inuti kontrollboxen och kontrollera nätspänningens stabilitet.

Drift och underhåll för hårt väder

Förebyggande av katastrofer:Anslut till vädervarningar och justera fästena i förväg till ett vind- eller snöröjningsläge.

Granskning efter katastrof:Efter stormar inspekterar specialister visuellt krossat glas, fallna ramar och lösa kablar, och först efter att ha bekräftat säkerheten utfärdar de ett "fel åtgärdat" kommando för att starta om systemet.

Dynamisk parameteroptimering:För speciella vindzoner, såsom höghöjdsområden och tyfonutsatta regioner, kan O&M-personal justera skyddströsklar och fördröjningstider i systemet för att matcha de lokala mikroväderförhållandena.

Fullständig specifikationstabell

▷ Karakteristiska parametrar

▷ Funktionsparametrar

▷ Allmänna parametrar

Flerdimensionella reaktionsstrategier för extremt väder

Starkt vindskiktsskydd:PV Communication Box tar emot realtidsdata från mikroväderstationen. När vindhastigheten når utlösningströskeln, aktiverar den automatiskt den stegvisa skyddsstrategin.

The system adjusts the bracket to a specific protection angle, such as parallel to the wind, based on the wind level, greatly reducing wind pressure impact.

När vindhastigheten sjunker till en säker nivå, såsom ≤8 m/s, och stannar där i 300 sekunder, bekräftar systemet automatiskt att det är säkert och går tillbaka till solspårningsläge.

Hagelskyddsposition:Med hjälp av den kortsiktiga hagelprognosen från den smarta molnplattformen, beordrar NCU automatiskt fästena att gå in i en skyddsställning med stor vinkel.

Med ett 60° lutningsskydd kan den effektivt motstå hagel upp till 75 mm i diameter, vilket minskar årliga genomsnittliga solcellsförluster med 94 %.

Snöborttagning med ett klick under kraftig snö:Systemet kontrollerar snödjupet och hur länge snön har samlats. Den kan också identifiera torr snö och blöt snö.

När snöansamling kan påverka systemsäkerheten kan O&M-personal klicka på "snöröjning med ett klick" från backend. Trackern lutar sedan till en stor vinkel, vilket låter snön glida av naturligt och minskar behovet av kostsam manuell snöröjning.

Sömlös koordination mellan säkerhet och kraftproduktion

NCU koordinerar vindskydd och snöröjning genom enhetlig schemaläggning, vilket gör att systemet kan växla smidigt mellan skydds- och driftlägen. Efter att snöröjning eller riskundvikande åtgärder har slutförts utvärderar systemet aktuella miljöförhållanden och beslutar om spåraren ska hållas i ett skyddsläge eller återställa den till optimal vinkel för infångning av bestrålning. Detta hjälper till att skydda solenergitillgångar samtidigt som det minskar kraftproduktionsförluster orsakade av skuggning.
