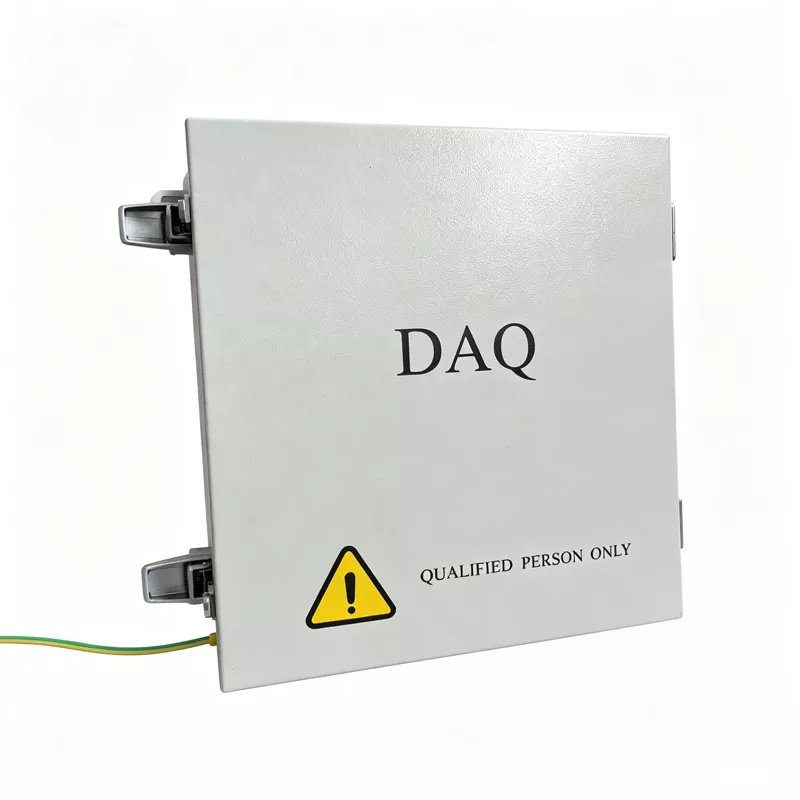

Fotovoltaisk kommunikationsenhet

Ruitai är en pålitlig tillverkare av fotovoltaiska kommunikationsenheter som integrerar datainsamling på enhetssidan, kantbehandling och molnbaserad utsändning.

På enhetsnivå kopplar protokollkonvertering av industrikvalitet ihop äldre utrustning med IP-nätverk, vilket hjälper till att eliminera datasilos. På kantnivån minskar lokal datacachning och intelligent filtrering nätverksöverföringstrycket.

I molnet stöder centraliserad datainsamling och intelligent analys ett solkraftverk som är synligt, pålitligt, hanterbart och kontrollerbart.

Produktarkitektur

1. Dubbel strömförsörjning och reservkraft

Den fotovoltaiska kommunikationsenheten stöder både AC- och DC-strömförsörjning och inkluderar ett reservlitiumbatteri.

Om växelströmmen avbryts bibehåller den centrala kommunikations- och kontrollfunktioner för att förhindra dataförlust och kommandoavbrott.

2. Industriellt skydd och isolering

Chips av industrikvalitet, isolerade kretsar och en IP65-kapsling hjälper till att skydda mot elektromagnetiska störningar, kondens och extrema temperaturer, vilket minskar risken för kommunikationsmodulfel eller skada i tuffa miljöer.

3. Säker krypterad kommunikation

Kryptering av hårdvara och mjukvara, tillsammans med hög- och lågspänningsisolering, hjälper till att skydda kontrollkommandon från manipulering eller avlyssning och stödjer säker fjärrkontroll av solkraftverket.

Fullständig specifikationstabell

▷ Karakteristiska parametrar

▷ Funktionsparametrar

▷ Allmänna parametrar

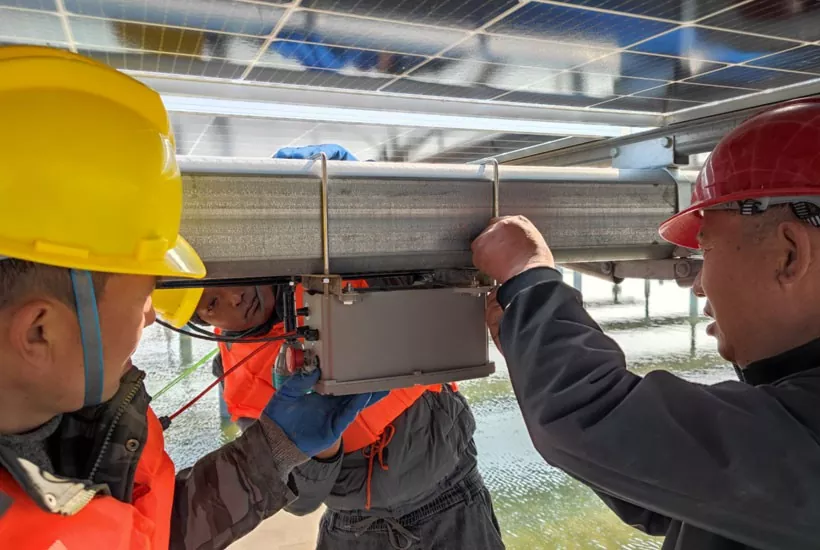

Standardiserad NCU-felsökning och förebyggande underhåll

För att stödja den långsiktiga stabila driften av Ruitai Photovoltaic Communication Unit tillhandahåller vi ett standardiserat felsöknings- och förebyggande underhållssystem för att hjälpa O&M-personal att identifiera och lösa problem snabbt.

Fas 1: Inledande inspektion på plats (visuella, lukt- och mätningskontroller)

Visuell och statusinspektion:Kontrollera NCU-höljet för skador, vatteninträngning eller kondens. Inspektera interna komponenter för brännmärken eller svullna kondensatorer. Kontrollera panelindikatorerna, inklusive ström-, kommunikations- och fellamporna, och se utrustningens manual för att bekräfta felkoden.

Kontroll av fysisk anslutning:Kontrollera om nätverkskablar, RS485-kablar och fiberoptiska kontakter mellan NCU, värddator och TCU är lösa. Koppla bort kontakterna och kontrollera om stiften är svärtade eller oxiderade. Rengör dem vid behov med ett lämpligt rengöringsmedel, anslut dem sedan igen och säkra dem.

Strömförsörjningstest:Använd en multimeter för att mäta kommunikationsmodulens strömförsörjningsspänning (DC 12 V/24 V) och bekräfta att den ligger inom det nominella området, med en tillåten fluktuation på ±10 %. Kontrollera om relaterade säkringar har gått och inspektera för eventuella kortslutningar eller överbelastningsrisker.

Fas 2: Parameter- och konfigurationskontroll (verifiera, granska, uppgradera)

Kommunikationsparameterkontroll:Se utrustningens manual för att bekräfta att kommunikationsprotokollet mellan NCU och övervakningsplattformen, såsom Modbus RTU/TCP, tillsammans med inställningarna för baudhastighet och paritet, är korrekt matchade. Kontrollera enhetens IP-adress, stationsadress eller nodadress för att säkerställa att det inte finns några nätverkskonflikter och att nätverkstopologin är korrekt.

Kontroll av firmwareversion:Logga in på systemet och kontrollera den aktuella NCU-firmwareversionen. Om det finns kända buggar eller kompatibilitetsproblem, kontakta tillverkaren för den senaste firmwareuppdateringen.

Fas 3: Professionell testning och ersättningsverifiering (skicka, ta emot, byt)

Datalänktest:Använd ett felsökningsverktyg för seriell port för att skicka testkommandon till NCU:n och kontrollera om den returnerar en vanlig hexadecimal dataström. Resultatbedömning: Förvrängd data eller ett helt FF-svar indikerar vanligtvis en fysisk anslutning eller störningsproblem. Data som tas emot men inte kan avkodas indikerar vanligtvis ett problem med protokollkonfigurationen.

Korsbytesverifiering:Om ovanstående kontroller är normala, byt ut den misstänkta kommunikationsmodulen eller NCU-moderkortet med en känd fungerande enhet av samma modell. Om kommunikationen återställs efter utbyte, bekräftas den ursprungliga hårdvaran som felaktig och bör returneras till fabriken för reparation eller skrotas.

Fas 4: Miljö- och störningsbedömning (förebyggande, upptäckt, mätning)

Kontroll av elektromagnetiska störningar:Se till att kommunikationskablarnas skärmning är ordentligt jordad och att kommunikationskablar inte dras längs högspänningsledningar. För RS485-kommunikation, bekräfta att A/B-kablarna är korrekt anslutna och att 120 Ω termineringsmotstånd är installerade i båda ändar av bussen.

Miljöskyddskontroll:Kontrollera om kapslingens tätningslister har åldrats för att förhindra att kondens orsakar mindre kortslutningar på kretskortet. Bekräfta att driftstemperaturen förblir inom industriklassområdet för att undvika avstängningar orsakade av höga eller låga temperaturer.

Fas 5: Uppgraderingshantering och inspelning

Tillverkarsupport:Om problemet förblir olöst efter de första fyra faserna, registrera alla feldetaljer, inklusive indikatorstatus, felkoder och testmeddelanden. Kontakta tillverkarens tekniska supportteam för inspektion och reparation på chipnivå.

Arbetsorderdokumentation:Fyll i NCU-felsökningsformuläret med inspektionsstegen, reservdelsmodell och slutlig lösning. Ladda upp posten till den intelligenta O&M-plattformen för arkivering.

Vanliga fel och lösningar

Problem 1: NCU kan inte ansluta till SCADA

Orsaker: Nätverksavvikelse, felaktig IP-konfiguration, protokollfel, kommunikationsmodulfel.

Inspektionsmetoder: Kontrollera nätverksportar, fiberoptik och nätverksstatus; verifiera nätverksparametrar; kontrollera protokollinställningar (t.ex. Modbus); inspektera hårdvarustatus.

Problem 2: Vissa TCU:er är offline

Möjliga orsaker: RS485-linjefel, adresskonflikt, överdrivet kommunikationsavstånd, felaktig terminalmotståndskonfiguration.

Korrigerande åtgärder: Kontrollera kommunikationslinjer, verifiera enhetsadresser och testa kommunikationskvaliteten.

Problem 3: NCU startar ofta om

Möjliga orsaker: Instabil strömförsörjning, för hög temperatur, mjukvarufel.

Rekommendationer: Kontrollera nätspänningen, granska driftloggarna och kontakta tillverkarens tekniska support.

Smartare drift- och underhållsstöd

Suzhou Ruitais NCU använder inbyggd intelligent diagnostik och standardiserade felsökningsprocedurer för att minska feldiagnostik från dagar till minuter.

Kombinerat med fjärrstyrd O&M-mjukvara gör det att O&M-personal kan slutföra fjärridrifttagning och firmwareuppgraderingar utan frekventa besök på plats, vilket minskar manuella O&M-kostnader och stödjer säker och effektiv drift av solkraftverk.
