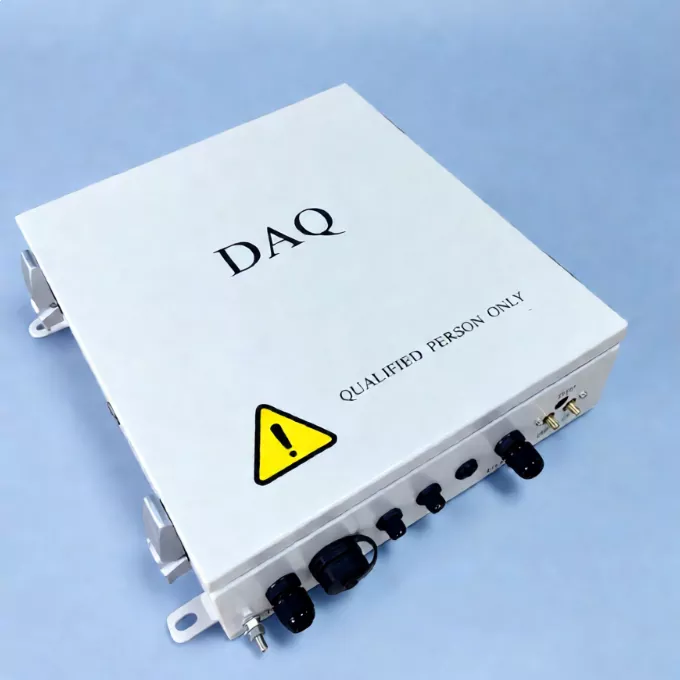

Solar PV kommunikationsbox

I komplexa och föränderliga utomhusmiljöer är kommunikationsnätverket ryggraden i stabil drift av solkraftverk och effektiv dataöverföring.

Som kärnan i anläggningskommunikation ger Solar PV Communication Box som erbjuds av Suzhou Ruitai-fabriken kraftfull enhet-kant-moln-koordination och en optimerad underliggande arkitektur för att leverera robust kommunikationsstöd för storskaliga solkraftverk, vilket hjälper till att förvandla varje solljus till tillförlitlig avkastning.

Kärnteknologiska genombrott

1. Pålitligt nätverk och redundanta kommunikationslänkar

NCU stöder redundanta trådbundna kanaler, inklusive fiberoptik och RS485, samt trådlösa kanaler som 5G och frekvenshoppande spridningsspektrum.

Bytet efter ett enpunktsfel är slutfört inom 100 ms. RS485-kommunikation använder seriekopplade kablar och skärmade partvinnade kablar, tillsammans med 120 Ω termineringsmotstånd och en jordningsdesign på ≤4 Ω för att minska signalreflektioner och elektromagnetiska störningar på det fysiska lagret.

2. Edge Computing och protokolluppgraderingar

Datafiltrering och aggregering på kantsidan laddar endast upp onormala värden och aggregerad data, vilket minskar onödig trafik. Traditionella opinionsundersökningsprotokoll ersätts gradvis av IoT-protokoll som publiceras och prenumererar, såsom MQTT.

I kombination med dedikerad ASIC-hårdvaruacceleration reduceras kontrollkommandosvarstiden från sekunder till millisekunder.

3. AI-drivna dynamiska skyddsalgoritmer

NCU använder AI-algoritmer, inklusive SuperTrack, för att analysera skuggnings- och bifacial irradiansdata och kontinuerligt förbättra spårningsprestandan.

Genom att övervaka lokala väderförhållanden var 0,5:e sekund, beräknar den den bästa spårningsvinkeln för att fånga mer solenergi.

4. Dubbelriktat adaptivt vindskydd

NCU använder tre vindhastighetströsklar, såsom 10 m/s, 12 m/s och 15 m/s, för att justera spårningspositionen baserat på vindhastighet och vindriktning i realtid. Den kan flytta trackern nedåt eller stuva den i en säker 5° vinkel.

När vindhastigheten håller sig på en säker nivå, såsom ≤8 m/s, i fem minuter, återgår systemet automatiskt till spårningsläge.

Varför behöver storskaliga solkraftverk en solcellskommunikationsbox?

1. Lägre drift- och underhållskostnader

NCU:n använder hårdvara av industriell kvalitet med ett driftstemperaturområde på -40°C till 85°C och IP65-skydd. Den är designad för att fungera tillförlitligt i stark vind, blåsande sand och hög elektromagnetisk störning.

Edge computing möjliggör snabbare lokala beslut samtidigt som kraven på dataöverföring och nätverksförseningar minskar.

2. AI-spårning för högre kraftgenerering

Som kontrollenhet för AI-driven spårning använder NCU:n väder- och PV-strängdata i realtid för att undvika skuggning och beräkna den bästa spårningsvinkeln.

Detta hjälper till att förbättra den totala kraftgenereringen i komplex terräng och diffust ljus.

3. Proaktivt tillgångsskydd

NCU fungerar också som en mikroväderstation och säkerhetsskyddsenhet. Under starka vindar, kraftig snö, hagel och annat extremt väder aktiverar den automatiskt skyddslägen på zonnivå, inklusive vindskydd i tre nivåer och högvinklade hagelskyddspositioner, för att förhindra skador på PV-modulen och spårningsdeformation.

4. Multi-Protocol Connectivity

NCU stöder mer än 200 vanliga kommunikationsprotokoll, inklusive Modbus och IEC 104.

Den är kompatibel med växelriktare, väderstationer och dataloggrar från olika märken, såsom Smart Logger, vilket möjliggör enhetlig integration av utrustning med flera märken.

Fullständig specifikationstabell

▷ Karakteristiska parametrar

▷ Funktionsparametrar

▷ Allmänna parametrar

Pålitlig kundsupport

Intelligent inspektion och prediktivt underhåll

För att tidigt identifiera potentiella problem, används drönarbaserad infraröd skanning och kantberäkning för att lokalisera åldrande kablar och överhettade anslutningspunkter.

AI övervakar ström, spänning och kommunikationsstatus i realtid för att upptäcka fel innan de eskalerar.

Firmware OTA och rutinunderhåll

Firmware-uppdateringar tillhandahålls var sjätte månad för att åtgärda sårbarheter i programvara och förbättra algoritmer.

Rutininspektioner inkluderar kommunikationsportar, nätverkskabelkontakter och åskskyddsmoduler.

Tiered Emergency Response

Om NCU-kommunikationen försvinner helt under normala soliga förhållanden kan O&M-personal bedöma om man ska byta till lokalt automatiskt läge eller en fast optimal lutningsvinkel.

Under extremt väder aktiveras nödprocedurer omedelbart för att flytta spårarna till en säker position genom manuell drift på plats eller en backup-kommunikationslänk.

FAQ

F: Hur fungerar Solar PV Communication Box med SCADA för att möjliggöra intelligent O&M?

S: Solar PV Communication Box fungerar som en datagateway på plats och laddar upp utrustningens driftdata till SCADA.

Processen innefattar: Utrustningsstatusövervakning → Dataanalys → Avvikelsevarningar → O&M-hantering.

Till exempel, när en TCU upptäcker en spårningsavvikelse, laddas data upp till NCU, som sedan överför den till SCADA för att generera en varning, vilket gör att O&M-personal kan utföra fjärrdiagnostik.

F: Varför kräver storskaliga PV-projekt en NCU istället för att ansluta direkt till TCU:er?

S: Att ansluta direkt till alla TCU:er skulle resultera i komplexa kommunikationskablar, ett för stort antal nätverksnoder och svårt systemunderhåll.

Att använda en NCU möjliggör centraliserad hantering av flera TCU:er, vilket resulterar i en tydligare nätverksstruktur, stabilare dataöverföring och enklare framtida expansion.

F: Kräver NCU regelbundet underhåll?

A: Ja. Rekommenderade underhållsuppgifter inkluderar:

1. Kontrollera kommunikationsstatus

2. Kontrollera utrustningens larmloggar

3. Verifiering av kabeldragningens tillförlitlighet

4. Inspektera skyddstätningar

5. Uppdatera mjukvaruversioner

6. Säkerhetskopiera konfigurationsparametrar
