Multi-Row Multi-Drive Solar Tracker

Suzhou Ruitai är en professionell tillverkare av multi-rad multi-drive solar trackers; vi kan erbjuda en komplett TCU-produktserie för att möta behoven hos olika PV-anläggningsstorlekar och applikationsscenarier.

För storskaliga flerrads- och multidrivsystem använder Suzhou Ruitai en "huvudkontroller + underkontroller"-lösning, som stöder motorer på ≤150W. Systemet kan flexibelt anpassas till både 300–1500VDC sträng DC-ingång och 90–264VAC AC-nätingång, vilket gör det lämpligt för olika projektdesigner och strömförsörjningsförhållanden.

För enrads, enkeldrivna applikationer kan Ruitai också tillhandahålla två modeller: den DC-drivna RT-TK-SP-V1 och den AC-drivna RT-TK-EP-V1, båda designade för att matcha 300W motorer.

Vår produktserie

Intelligent styrenhet (enrad, enkeldrift)

Modell: RT-TK-SP-V1 / RT-TK-EP-V1

Matchande motoreffekt: 300W

Strömförsörjning: DC-ingång 300–1500VDC / L+N 90–264VAC

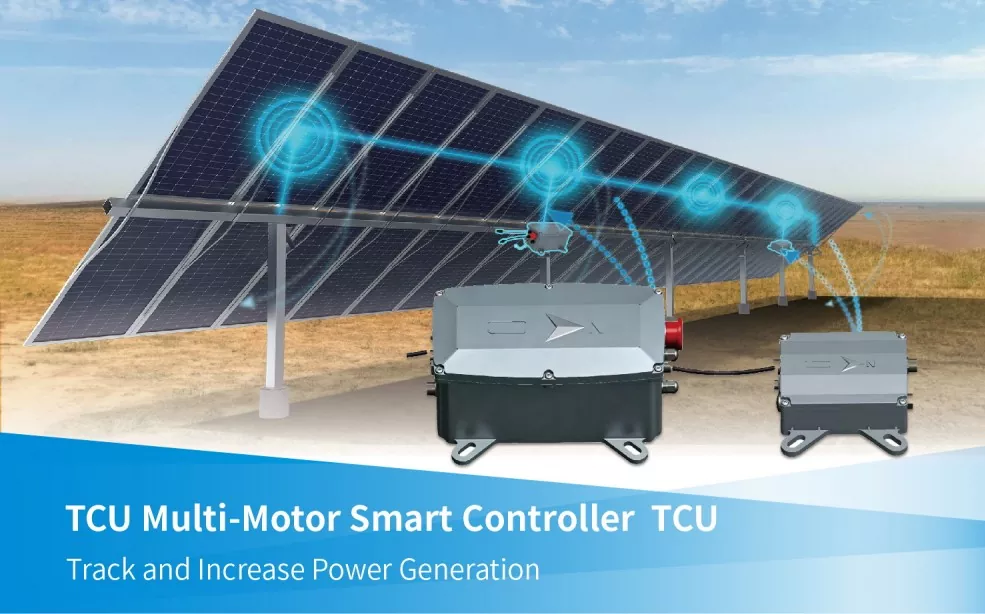

Intelligent Main Controller + Intelligent Sub-controller (Multi-row, Multi-drive)

Modell: RT-TK-SP-V1 + RT-TK-SV1 / RT-TK-EP-V1 + RT-TK-SV1

Matchande motoreffekt: ≤150W

Strömförsörjning: PV-strängströmförsörjning, DC-ingång 300–1500VDC + 24VDC / L+N 90–264VAC + 24VDC

Systemparametrar

Mekaniska parametrar

Elektriska parametrar

Avancerad mjukvaru- och hårdvaruintegration

Multi-Row Multi-Drive Solar Tracker stöder både AC- och DC-strömförsörjning och är utrustad med ett högkapacitets backup-litiumbatteri, vilket säkerställer kärnkontrollkapacitet även på natten eller under svåra väderförhållanden.

Med intelligenta spårningsalgoritmer och högprecisions 3D-modellering hjälper det till att minska skuggförluster orsakade av komplex terräng och maximera solenergiutnyttjandet.

Tillsammans med mobilapp och SCADA-plattform möjliggör systemet digital hantering över hela processen, från snabb installation till fjärrdrift och underhåll.

Omfattande säkerhetsskydd

Säkerheten är avgörande för varje solcellskraftverk.

Vid starka vindförhållanden justerar systemet automatiskt solcellsmodulerna till ett plant läge parallellt med marken, vilket minskar vindbelastningen och skyddar trackerstrukturen.

I speciella fall kan den också identifiera oberoende rader opåverkade av vind och tillåta dem att fortsätta generera kraft. Varje NCU kan fungera som en mikroväderstation, vilket möjliggör graderat skydd och feltolerans under extremt väder som stark vind, snö och översvämningar.

Med hög- och lågspänningsseparation, elektriskt skydd och dubbel kryptering av mjukvara och hårdvara hjälper systemet till att skydda personal, utrustning och data.

Vad bör ingå i den rutinmässiga inspektionen av TCU?

Ruitai rekommenderar att du inspekterar Multi-Row Multi-Drive Solar Tracker minst en gång i månaden.

1. Visuell inspektion:Kontrollera skåpet för rost, deformation eller tecken på vatteninträngning; kontrollera om tätningsremsorna visar tecken på åldrande.

2. Kabelinspektion:Kontrollera strömterminaler, kommunikationsterminaler och motoranslutningsterminaler för löshet eller oxidation.

3. Indikatorlampans status:Kontrollera att ström-, kommunikations- och felindikatorerna fungerar normalt.

4. Kommunikationstest:Kontrollera TCU:ns onlinestatus och tidsstämpeln för dess senaste kommunikation via NCU.

5. Vinkelverifiering:Välj slumpmässigt några TCU:er, utfärda ett testvinkelkommando och mät den faktiska spårningsvinkeln för att säkerställa att avvikelsen är ≤ ±0,5°.

6. Motorns driftljud:Lyssna efter onormala ljud under trackerrotation; sådana ljud kan indikera mekaniskt slitage eller hinder av främmande föremål.

7. Omgivningstemperatur:Kontrollera den invändiga skåpets temperatur under högtemperatursommarperioder och ta bort damm från ventilationsöppningarna vid behov.

Certifieringar och kvalitet

Våra Multi-Row Multi-Drive Solar Trackers är utvecklade och tillverkade i linje med strikta internationella och inhemska standarder, med certifieringar inklusive ISO 9001 kvalitetsledningssystemcertifiering, CE-säkerhetscertifiering och säkerhetsstandardtestning av HTW.

Systemprogramvaran har också erhållit certifikatet för upphovsrättsregistrering för datorprogramvara från Folkrepubliken Kinas nationella upphovsrättsadministration.

Att välja våra TCU-produkter innebär att välja en kompatibel, pålitlig och effektiv lösning för framtidens PV-kraftgenerering.

FAQ

F: Vilka spårningslägen stöder Multi-Row Multi-Drive Solar Tracker?

S: Beroende på systemdesign stöder det automatisk solfångarspårning, manuell driftsättning, säker förvaring, nattläge och underhållslägen.

Dessa lägen tillgodoser kraven för installation och driftsättning, normal drift och felsökning/underhåll.

F: Hur minskar TCU:n O&M-kostnader för solcellskraftverk?

S: TCU:n minskar manuellt ingrepp och ökar drift- och underhållseffektiviteten genom intelligent styrning. Den justerar automatiskt modulvinklar, övervakar driftstatus, rapporterar avvikelser och stöder fjärrunderhåll.

F: Kräver TCU regelbundna mjukvaruuppgraderingar?

S: Programvaruunderhåll rekommenderas baserat på projektets driftstatus. Ruitai tillhandahåller långsiktig mjukvaruuppgradering och tekniska supporttjänster, som omfattar optimering av styralgoritmer, förbättringar av kommunikationsfunktioner, förbättrad feldiagnostik och uppgraderingar av systemkompatibilitet.
