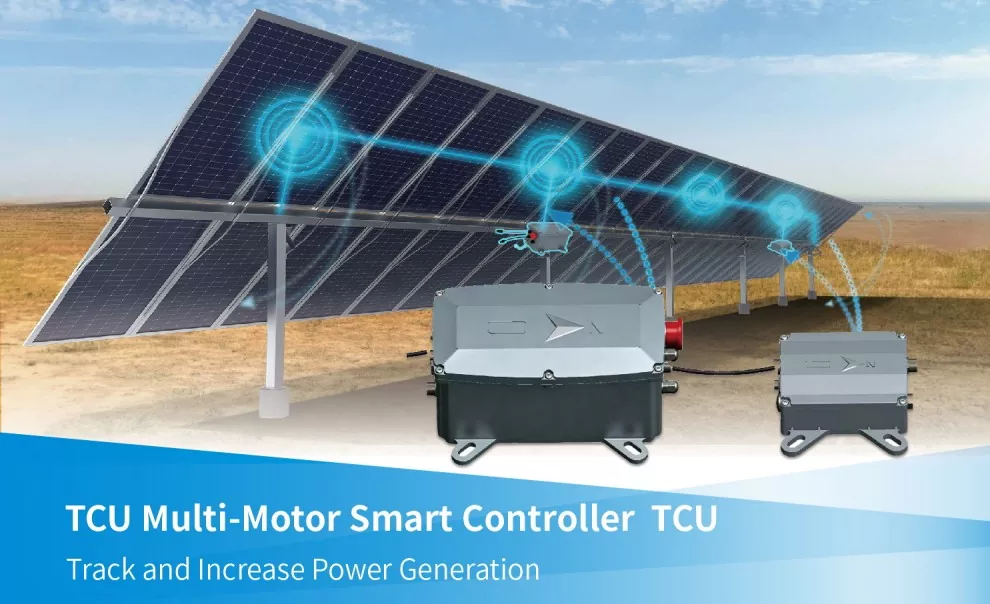

Intelligent och underkontrollerande flerrads solspårare

Ruitai har sin egen fabrik för att tillverka högkvalitativ Intelligent och Sub-Controller Multi-Row Solar Tracker. Detta TCU-system fungerar som den intelligenta kärnan i solkraftverket.

Den styr exakt motorn för att justera vinkeln på PV-panelerna i realtid, vilket gör att systemet dynamiskt kan följa solens rörelser under dagen och fånga mer solenergi.

Systemet förstärks ytterligare av sin inbyggda neurala nätverksalgoritm, som möjliggör molnbaserad fjärrinlärning och kontinuerlig optimering.

När solljusförhållanden och platsmiljöer förändras kan TCU:n justera och förbättra sin spårningsstrategi över tiden, vilket hjälper solcellsanläggningen att generera energi mer effektivt.

Produktens tekniska egenskaper

1. Integration av hårdvara och mjukvara

Den intelligenta och underkontrollerande flerradiga solspåraren stöder både AC- och DC-strömförsörjning och är utrustad med ett högkapacitets backup-litiumbatteri, vilket säkerställer stabil kärnkontroll även på natten eller under svåra väderförhållanden.

Med avancerade intelligenta spårningsalgoritmer och 3D-modelleringsteknik med hög precision kan systemet effektivt minska skuggförluster orsakade av komplex terräng och förbättra den totala energigenereringen.

Tillsammans med Ruitais stödjande mobilapp och SCADA-plattform möjliggör systemet digital hantering i hela processen, från snabb installation till fjärrdrift och underhåll.

2. Säkerhetsskyddsmekanism

Under hårda vindförhållanden använder systemet vår TCU och NCU kan automatiskt justera PV-panelerna till ett säkert parallellt läge, vilket minskar vindbelastningen och skyddar spårningsstrukturen.

I specifika situationer kan den också identifiera oberoende spårningsrader som inte påverkas av vind, vilket gör att de kan fortsätta generera energi på ett säkert sätt.

Varje NCU kan också fungera som en mikroväderstation, vilket möjliggör graderat skydd och feltoleranssvar under extremt väder som starka vindar, kraftig snö och översvämningar.

Systemet är designat med hög- och lågspänningsseparation, inbyggt elektriskt skydd och tvålagers mjukvara och hårdvarukryptering, vilket hjälper till att garantera säkerheten för personal, utrustning och data.

Systemparametrar

Mekaniska parametrar

Elektriska parametrar

TCU Installationsguide

1. Mekanisk installation

● Montera fästet:Installera monteringsfästet eller utrustningskåpan på anvisad plats. Säkerställ säker montering för att förhindra att den lossnar på grund av vibrationer och ge tillräckligt med utrymme för underhåll.

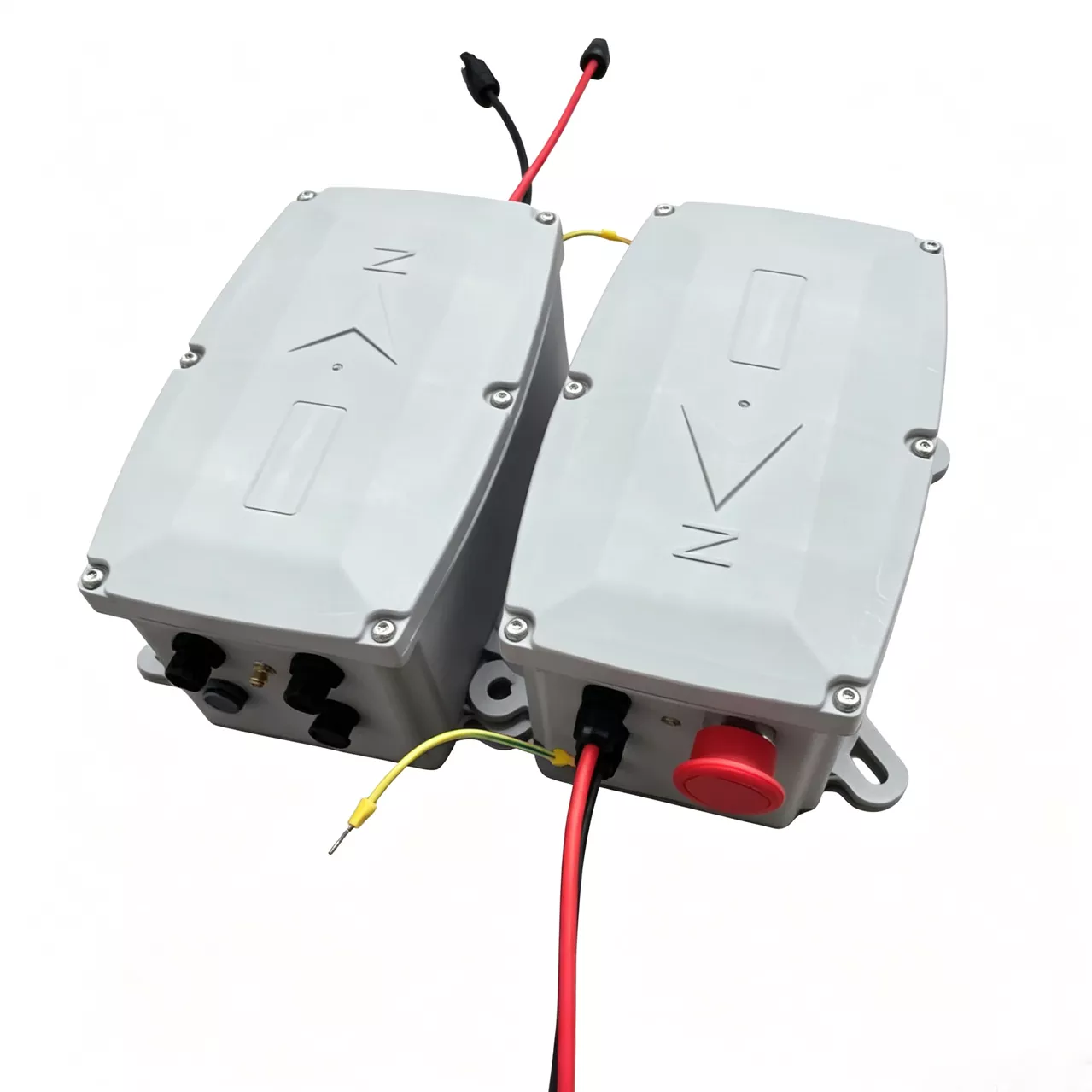

● Installera TCU:n:Säkra TCU (Intelligent Sub-Controller for Multi-Row Solar Trackers) i rätt riktning med hjälp av de medföljande monteringsskruvarna.

2. Elektriska anslutningar

● Strömförsörjning:Anslut DC-strömingången och skyddsjord (PE). Säkerställ korrekt polaritet (undvik att vända positiva och negativa poler) och kontrollera att anslutningarna är säkra.

● Motoranslutning:TCU → Motordrivare → Drivmotor → Trackerrotation

● Sensoranslutning:Anslut lutningssensorer, positionssensorer och vindhastighetssensorer enligt projektspecifikationerna.

3. Kommunikationsanslutningar

● Standardarkitektur:Solar Tracker → TCU → NCU → SCADA System

● Kommunikationsgränssnitt inkluderar:

RS485: Vanlig fältkommunikationsmetod

CAN Bus: Intern styrenhetskommunikation

Ethernet: Höghastighetsdataöverföring

Trådlös kommunikation: För specialiserade projektapplikationer

4. Parameterkonfiguration och driftsättning

● Ställ in grundläggande parametrar:Projektera latitud/longitud, tidsinställningar, spårningsläge och gränsvinklar.

● Motordriftstest:Testa drift framåt och bakåt och maximala/minsta vinklar; verifiera korrekt riktning för spårningsrörelsen.

● Vinkelkalibrering:Rikta in den faktiska vinkeln med den systemrapporterade vinkeln med hjälp av positionsåterkoppling och lutningssensordata.

● Kommunikationstest:Verifiera kommunikationen mellan TCU och NCU, inklusive datauppladdning, statusåterkoppling och larmmeddelanden.

Trådbunden vs. trådlös: Jämförelse av TCU-kommunikationsmetoder

Ruitais intelligenta flerrads solspårare med underkontroller stöder olika kommunikationsmetoder. Vi rekommenderar följande:

För solcellsanläggningar i platt terräng, prioritera RS485 trådbunden lösning; för utmanande utbyggnadsmiljöer – som bergiga eller flytande platser – kan trådlösa lösningar övervägas, förutsatt att signaltäckningstestning utförs noggrant.

Produkttyp

För att möta olika projektkrav tillhandahåller Ruitai en flexibel produktmatris för olika spårsystemkonfigurationer.

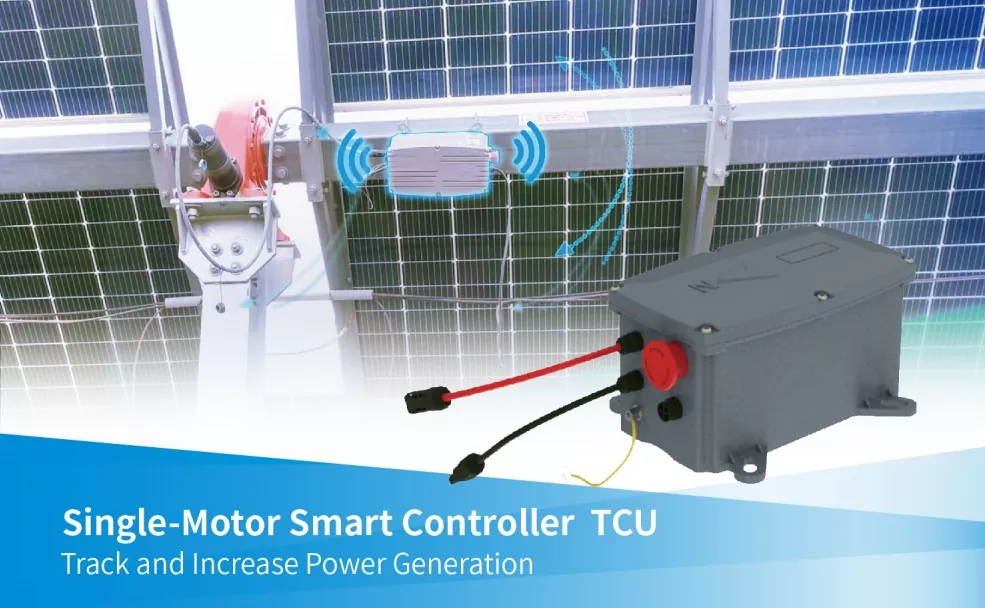

För applikationer med en rad och en enhet erbjuder vi två modeller: den DC-drivna RT-TK-SP-V1 och den AC-drivna RT-TK-EP-V1.

Båda är designade för att fungera med 300W-motorer och ger stabil kontroll för vanliga trackerrader.

För storskaliga arrayer med flera rader och flera enheter tillhandahåller vi en kombinerad lösning med en huvudkontroller och underkontroller. Denna konfiguration stöder motorer på upp till 150W och är lämplig för mer komplexa projektlayouter.

Oavsett om systemet använder string DC-ingång eller AC-nätanslutning, kan Ruitais styrlösning flexibelt anpassas till olika platsförhållanden och projektbehov.

Certifieringar och kvalitetssäkring

Våra intelligenta och underkontrollerande flerradiga solspårare följer strikt ledande internationella och inhemska standarder. De har erhållit ISO 9001 kvalitetsledningssystemcertifiering, CE-säkerhetscertifiering och säkerhetsstandardinspektion från HTW, en internationell test- och inspektionsorganisation.

Systemprogramvaran har dessutom fått ett certifikat för upphovsrättsregistrering för datorprogramvara av Folkrepubliken Kinas nationella upphovsrättsadministration.

Att välja Ruitai TCU-produkter innebär att välja en kompatibel, pålitlig och effektiv styrlösning för framtidens solenergigenerering.
