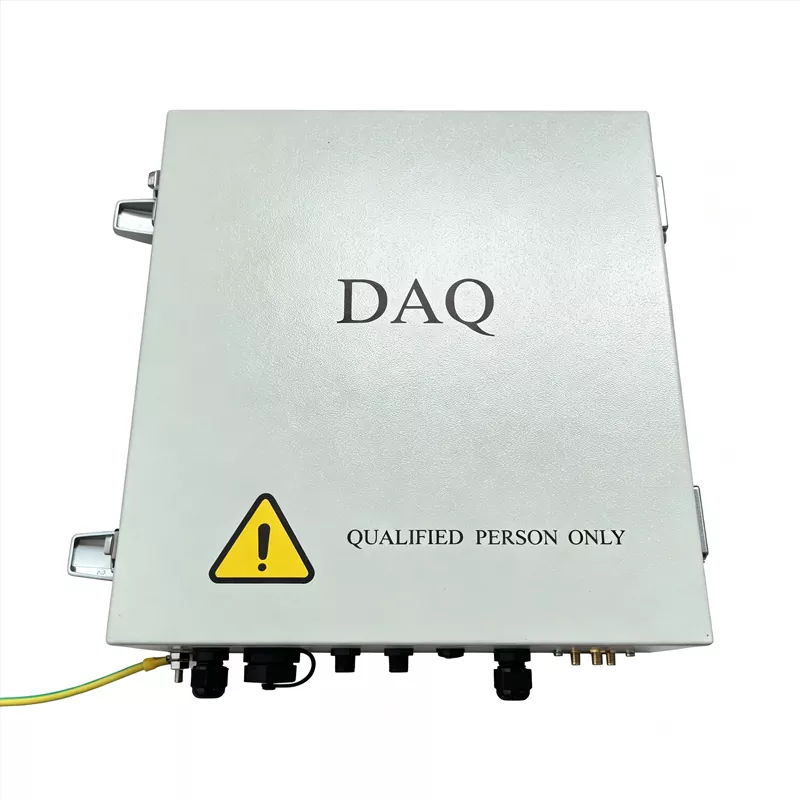

Intelligent Solar Communication Box

Ruitai kan erbjuda Intelligent Solar Communication Box för kommunikationsnätverk och solspårningssystem i storskaliga solkraftverk. Byggd för tuffa utomhusförhållanden och starka elektromagnetiska störningar, den har hårdvara av industriell kvalitet, ett brett driftstemperaturområde på -40°C till 85°C, IP65-skydd och EMC nivå 4-immunitet.

Utöver sina kommunikationsgateway-funktioner fungerar NCU som en kärnexekveringsenhet för AI-driven solspårning och tillgångsskydd.

Vad är kärnfunktionen i den intelligenta solcellskommunikationsboxen?

Inom den hierarkiska styrarkitekturen för ett fotovoltaiskt (PV) kraftverk spelar Intelligent Solar Communication Box (NCU) en central roll för att överbrygga system på övre och lägre nivå:

Uppströms (ansluter till SCADA-system/molnet): Den överför driftstatus för utrustning över det angivna området till anläggningens centrala övervakningscenter (SCADA-system) via industriella fiberoptiska ringnätverk, Ethernet (Modbus TCP, IEC 60870-5-104), eller 4G/5G-nätverk.

Nedströms (ansluter till TCU:er/rengöringsrobotar): NCU:n styr centralt - via trådlösa (t.ex. LoRa, Zigbee) eller trådbundna (RS485) anslutningar - dussintals till hundratals TCU:er (Tracker Control Units) och helautomatiska PV-rengöringsrobotar inom området.

Fullständig specifikationstabell

▷ Karakteristiska parametrar

▷ Funktionsparametrar

▷ Allmänna parametrar

AI-driven solspårning för exakt zonkontroll

Intelligent Solar Communication Box möjliggör intelligent solspårning inte genom en enda enhet, utan som en kontrollnav och kommunikationsbrygga på zonnivå.

Datainsamling i realtid:Den ansluter till och hanterar TCU:er över varje zon, samlar in modulvinkel, kraftgenerering, vindhastighet, irradians och andra mikroväderdata i realtid.

AI-spårningskontroll:AI-algoritmer analyserar skuggning, molniga förhållanden och andra väderfaktorer för att beräkna den optimala spårningsvinkeln och skicka kommandon automatiskt, vilket hjälper till att maximera energiupptagningen.

Extremt väderskydd:När starka vindar, kraftig snö eller andra extrema väderförhållanden upptäcks kan NCU automatiskt aktivera vindskydd i tre nivåer, ett högvinklat hagelskyddsläge eller ett klicksnöröjningsläge för att skydda utrustningens säkerhet.

Sömlös växling av flera lägen:Den stöder fjärrstyrning och exakt kontroll genom SDS-läge, automatiskt läge, manuellt läge och underhållsläge.

Device-Edge-Cloud-arkitektur med stöd för flera protokoll

NCU:n arbetar vid kanten av systemet. Den fungerar effektivt med TCU:er genom Zigbee och skickar data uppåt till SCADA-plattformar, fjärrstyrd O&M-programvara och mobilappar. Den stöder Modbus, IEC 60870-5-104, MQTT och andra kommunikationsprotokoll, vilket gör att lokal data kan konverteras till de format som krävs av sändningssystem.

NCU bearbetar data lokalt för att minska arbetsbelastningen i molnet med edge computing-kapacitet. Den innehåller också både hårdvaru- och mjukvarukryptering, tillsammans med en vertikal krypteringsmodul, för att säkerställa säker datakommunikation.

Standardiserad eftermarknadssupport

Efter att en NCU-modul har bytts ut måste den konfigureras om för att matcha systemet. Ruitai tillhandahåller en komplett O&M-lösning:

Automatisk konfiguration:Konfigurationsparametrar kan distribueras via en mobilapp eller dator, vilket minskar manuellt arbete och risken för fel.

Noggrann kartläggning och driftsättning:Systemet skickar vinkelkommandon och jämför dem med faktiska rotationsvinklar för att exakt kartlägga NCU, TCU och PV-matrisen.

Firmware-uppgraderingar och säkerhetsprocedurer:Enklicksuppdateringar av den senaste officiella firmware hjälper till att lösa kompatibilitetsproblem. Allt arbete följer säkerhetsrutiner, inklusive användning av isolerade verktyg. Efter byte bekräftar den intelligenta O&M-plattformens "Auto Search"-funktion att modulen är ansluten.

FAQ

F: Vad händer med spåraren när den intelligenta solarkommunikationsboxen tappar ström? Finns det en reservströmkälla?

S: Den använder ett inbyggt eller externt reservlitiumbatteri (rekommenderad kapacitet ≥ 7Ah) för att hålla kommunikationsmodulen igång i flera timmar efter ett strömavbrott, vilket säkerställer att den kan ta emot och utföra nödstoppskommandon.

Observera att batteriet endast driver kommunikations- och kontrollsystemen, inte motorerna. Det rekommenderas att para ihop detta med en solcellsladdningspanel för underhållsladdning av batteri, särskilt för avlägsna områden som saknar tillgång till nätet.

F: Kan NCU stödja fjärruppgraderingar av firmware?

S: NCU:er från vanliga varumärken stöder fjärruppgraderingar av OTA (Over-the-Air), vilket gör att ny firmware kan distribueras via SCADA-system eller molnplattformar utan ingripande på plats. Det är tillrådligt att verifiera denna förmåga under produktval för att säkerställa framtida tillgång till spårningsalgoritmoptimeringar, buggfixar och säkerhetskorrigeringar.

F: Vad är driftstemperaturområdet för NCU?

S: Ruitais NCU fungerar inom intervallet -40°C till +70°C och har en IP65-klassificering, vilket gör den lämplig för extrema miljöer som öknar med hög temperatur och kyliga områden.

Särskild uppmärksamhet krävs dock i följande scenarier:

Högtemperaturöknar: Säkerställ tillräcklig värmeavledning i skåpet och undvik direkt solljus; installera ett solskydd vid behov.

Kalla regioner: Tänk på lågtemperaturprestandan hos reservlitiumbatteriet och välj en lågtemperaturklassad modell.

Kustområden (saltspray): Använd kapslingar av rostfritt stål eller applicera rostskyddsbeläggningar.
