A PV-modul spårningskontrollerär kontrollcentret för ett solspårningssystem. Den koordinerar sensorsignaler, astronomiska positionsdata, motordrift, säkerhetsskydd och kommunikationsfunktioner så att solcellsmoduler kan behålla en mer gynnsam orientering mot solen. Den här artikeln förklarar hur spårningskontroller fungerar, vilka problem de löser, vilka tekniska faktorer som spelar roll vid systemdesign och hur korrekt kontrollval kan förbättra energiutbytet, driftsäkerheten och underhållseffektiviteten.
- Vad är en PV-modulspårningskontroller?
- Varför är en spårningskontrollant viktig?
- Hur fungerar styrenheten?
- Nyckelfunktioner för en modern spårningskontroller
- Hur fungerar det med andra spårningskomponenter?
- Hur kan det förbättra solspårningsprestanda?
- Vad bör man tänka på innan installation?
- Vanliga problem och praktiska lösningar
- Underhållspraxis för långsiktig tillförlitlighet
- Var används PV-modulspårningskontroller?
- Vanliga frågor
- Slutliga tankar

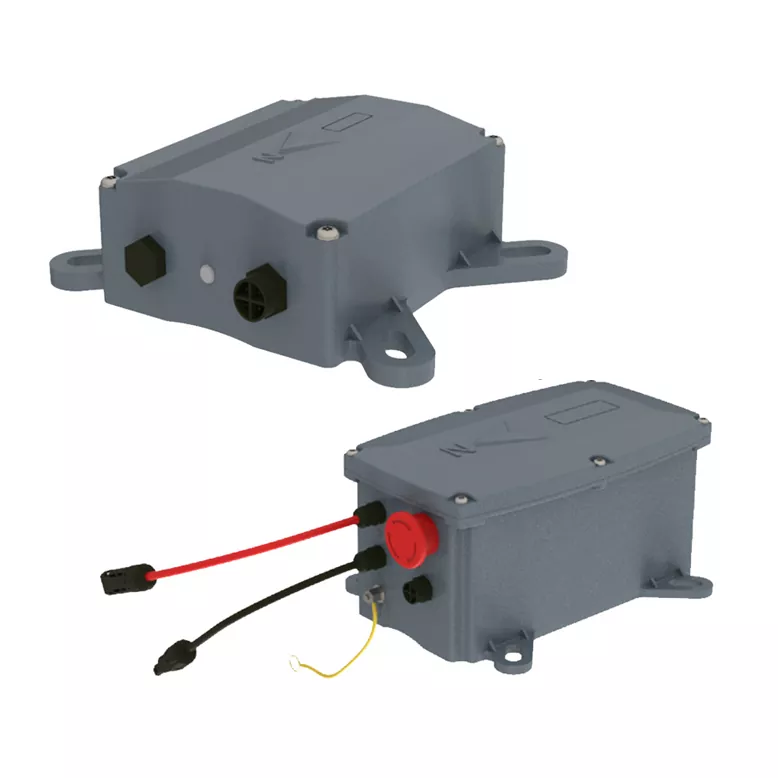

Vad är en PV-modulspårningskontroller?
En PV-modulspårningskontroller är en elektronisk kontrollenhet som används för att hantera rörelsen av solpaneler installerade på en spårningsstruktur. Till skillnad från en fast solcellsanläggning ändrar ett spårningssystem orienteringen på sina moduler under dagen. Styrenheten bestämmer när och hur trackern ska röra sig, vilket gör att PV-panelen kan behålla en lämplig position i förhållande till solen.
Styrenheten kommunicerar vanligtvis med drivmotorer, positionssensorer, gränslägesbrytare, miljösensorer och övervakningssystem på högre nivå. Beroende på systemarkitekturen kan den beräkna solens position genom en astronomisk algoritm, ta emot information från sensorer eller kombinera flera positioneringsmetoder.
Rent praktiskt fungerar styrenheten som spårarens "beslutsfattande centrum". Den mekaniska strukturen ger rörelse, motorn ger drivkraft och styrenheten bestämmer den nödvändiga rörelsen samtidigt som den övervakar om systemet fungerar säkert.
Varför är en spårningskontrollant viktig?
Prestandan hos en solspårare beror på mycket mer än den mekaniska utformningen av monteringsstrukturen. Även en stark struktur kan ge dåliga resultat om styrlogiken är felaktig, motorn startar för ofta eller om systemet inte kan reagera korrekt på onormala förhållanden.
En spårningskontrollant hanterar dessa operativa utmaningar genom att koordinera hela rörelseprocessen. Dess primära mål är att hålla modulerna inom det önskade spårningsområdet utan att skapa onödiga mekaniska rörelser.
- Förbättrad solinriktning:Exakt positionering kan hjälpa solcellsmoduler att ta emot solljus mer effektivt under hela dagen.
- Minskad onödig rörelse:Intelligent styrning undviker överdriven motordrift och tillhörande energiförbrukning.
- Bättre utrustningsskydd:Styrenheten kan initiera skyddspositioner under stark vind eller andra fördefinierade förhållanden.
- Felsökning:Onormal motorström, positionsfel, kommunikationsfel eller sensorproblem kan identifieras.
- Centraliserad hantering:Flera spårningsenheter kan övervakas och styras via ett lämpligt kommunikationsnätverk.
Hur fungerar styrenheten?
Driftsprocessen kan förstås som en kontinuerlig cykel av mätning, beräkning, rörelse, verifiering och justering. Den exakta arkitekturen varierar beroende på spårningsdesign, men den grundläggande kontrollsekvensen är liknande.
Regulatorn beräknar eller tar emot den önskade solpositionen baserat på tid, geografiska koordinater, systemkonfiguration och tillgänglig spårningsinformation.
Positionsfeedback från kodare, gränslägesbrytare, lutningsmätare eller andra enheter hjälper styrenheten att avgöra var spåraren för närvarande är placerad.
Styrenheten identifierar skillnaden mellan den önskade orienteringen och den aktuella orienteringen.
Om rörelse krävs skickar styrenheten kommandon till motorn eller ställdonet enligt fördefinierade driftsparametrar.
Regulatorn kontrollerar återkoppling och kan stoppa rörelsen om det förväntade läget inte uppnås eller om ett säkerhetstillstånd upptäcks.
Detta tillvägagångssätt med slutna kretsar är särskilt värdefullt för installationer i allmännyttiga skala eftersom det tillåter systemet att reagera på verkliga driftsförhållanden snarare än att enbart förlita sig på ett förutbestämt mekaniskt schema.
Nyckelfunktioner för en modern spårningskontroller
Olika projekt kräver olika nivåer av kontrollförfining. Flera funktioner är dock särskilt viktiga när man utvärderar en PV-modulspårningsregulator.
| Kontrollfunktion | Ändamål | Praktisk fördel |
|---|---|---|
| Solcellspositionsberäkning | Bestämmer önskad modulorientering | Stöder konsekvent solspårning |
| Motorstyrning | Styr ställdonets start, stopp, riktning och rörelse | Ger smidig och kontrollerad drift |
| Positionsfeedback | Jämför faktiska positioner och målpositioner | Förbättrar spårningsnoggrannheten |
| Vindskydd | Flyttar spåraren till en fördefinierad säker position | Hjälper till att minska strukturella och mekaniska risker |
| Begränsa skyddet | Förhindrar rörelse utanför tillåtna vinklar | Skyddar drivningen och strukturen |
| Felövervakning | Identifierar onormala driftsförhållanden | Stöder snabbare felsökning |
| Kommunikation | Överför driftdata och kommandon | Möjliggör centraliserad övervakning |
| Dataloggning | Registrerar rörelse- och felinformation | Stöder underhåll och prestandaanalys |
För stora projekt kan kommunikationsförmåga vara särskilt viktig. En styrenhet som stöder lämpliga industriella kommunikationsprotokoll kan göra det enklare att integrera trackers med övervakande kontrollsystem och anläggningsövervakningsplattformar.
Hur fungerar det med andra spårningskomponenter?
En PV-spårningskontroller bör aldrig utvärderas som en isolerad elektronisk komponent. Dess prestanda beror på hur effektivt den interagerar med resten av spårningssystemet.
| Komponent | Roll i systemet | Controllerinteraktion |
|---|---|---|
| PV-moduler | Omvandla solljus till elektricitet | Få fördelen av förbättrad orientering |
| Spårningsstruktur | Stöder och roterar modulerna | Tar emot rörelsekommandon |
| Motor/ställdon | Ger mekanisk rörelse | Fungerar enligt styrenhetens signaler |
| Positionssensor | Ger faktisk positionsåterkoppling | Hjälper till att verifiera spårarens orientering |
| Vindsensor | Upptäcker miljöförhållanden | Kan utlösa skyddsrörelse |
| Strömförsörjning | Ger energi för att styra elektronik och drivsystem | Måste uppfylla regulatorns driftkrav |
| Övervakningsplattform | Visar driftsinformation | Tar emot status, larm och prestandadata |
Kompatibilitet är därför avgörande. En styrenhet med avancerade funktioner kan fortfarande skapa problem om motorn, återkopplingssensorn, kommunikationsnätverket eller strömförsörjningen inte matchar dess el- och kommunikationskrav.
Hur kan det förbättra solspårningsprestanda?
Huvudsyftet med en tracker är att upprätthålla en gynnsam vinkel mellan PV-ytan och inkommande solljus. Styrenheten bidrar till detta mål genom exakt positionering och intelligenta driftbeslut.
Men högre spårningsnoggrannhet betyder inte automatiskt bättre övergripande systemprestanda. Överdriven rörelse kan öka ställdonsslitaget och hjälpströmförbrukningen, medan alltför konservativ kontroll kan göra att modulerna förblir borta från den idealiska positionen för länge.
En väldesignad styrenhet söker en lämplig balans mellan positioneringsnoggrannhet, rörelsefrekvens, mekanisk stress, energiförbrukning och miljöskydd.
- Noggrann positionering hjälper till att bibehålla den avsedda spårningsvinkeln.
- Lämpliga rörelseintervall kan minska onödig manövrering av ställdonet.
- Återkopplingskontroll hjälper till att korrigera positionsavvikelser.
- Väderbaserade strategier kan skydda spåraren under svåra förhållanden.
- Fellarm kan förkorta tiden mellan fel och underhåll.
- Driftsregister kan hjälpa ingenjörer att identifiera återkommande prestandaproblem.
Vad bör man tänka på innan installation?
Att välja en spårningskontroller baserat enbart på pris eller en grundläggande input/output-specifikation kan skapa långsiktiga problem. Projektingenjörer och köpare bör utvärdera regulatorn mot den faktiska operativa miljön och systemarkitekturen.
- Spårningstyp:Bestäm om programmet använder enkelaxel, dubbelaxel eller annan spårningskonfiguration.
- Motorkrav:Kontrollera spänning, ström, startegenskaper, styrmetod och motorskyddskrav.
- Positionsnoggrannhet:Bekräfta hur styrenheten erhåller och verifierar spårningsposition.
- Miljöförhållanden:Tänk på temperatur, luftfuktighet, damm, regn, solstrålning och vindexponering.
- Säkerhetsstrategi:Verifiera nödstoppsfunktioner, begränsningsskydd, vindstoppslogik och återställningsprocedurer.
- Kommunikation:Kontrollera kompatibilitet med anläggningens övervaknings- och styrarkitektur.
- Skalbarhet:Fundera på om styrenheten kan stödja det antal spårare som krävs av projektet.
- Underhåll:Utvärdera diagnostik, larminformation, dataloggning och enkel ersättning.
- Anpassning:Bestäm om styrparametrar kan anpassas till projektspecifika mekaniska och miljömässiga förhållanden.
Köpare bör också begära tydlig teknisk dokumentation. Kopplingsscheman, kommunikationsspecifikationer, driftsgränser, installationsinstruktioner, felsökningsprocedurer och parameterinställningsinformation kan avsevärt minska idrifttagningssvårigheterna.
Vanliga problem och praktiska lösningar
Spårningsfel orsakas ofta av problem på systemnivå snarare än en enda defekt styrenhet. Att förstå vanliga symtom kan hjälpa operatörerna att identifiera källan mer effektivt.
| Observerat problem | Möjlig orsak | Rekommenderad kontroll |
|---|---|---|
| Tracker rör sig inte | Problem med ström, motor, styrsignal eller säkerhetsspärr | Kontrollera strömförsörjning, larm, ledningar, motorstatus och säkerhetsförhållanden |
| Felaktig spårningsvinkel | Positionsåterkopplingsfel eller felaktiga parametrar | Verifiera sensorfeedback, kalibrering och kontrollerinställningar |
| Frekvent motordrift | Felaktigt kontrollintervall eller överdriven positionskorrigering | Granska rörelsetrösklar och kontrollparametrar |
| Oväntat stopp | Gränslägesbrytare, överbelastning, kommunikation eller skyddsutlösare | Granska larmregister och inspektera relevanta skyddsanordningar |
| Kommunikationsbortfall | Problem med kabel, nätverk, adressering eller protokoll | Kontrollera fysiska anslutningar och kommunikationsinställningar |
| Långsam rörelse | Problem med motor, mekaniskt motstånd, kraft eller drivning | Inspektera ställdonets belastning, spänning, mekaniska komponenter och drivparametrar |
En strukturerad felsökningsprocess är att föredra framför att byta ut komponenter omedelbart. Granskning av larmkoder och historiska driftdata kan ofta identifiera om problemet härrör från styrenheten, ställdonet, sensorn, kommunikationsnätverket eller mekanisk struktur.
Underhållspraxis för långsiktig tillförlitlighet
Även en väldesignad styrenhet kräver lämpligt underhåll. Solar tracker-installationer är utsatta för utomhusförhållanden i flera år, så förebyggande inspektion är mer praktiskt än att vänta på fullständigt systemfel.
- Inspektera styrenhetens höljen för fukt, damm, korrosion och fysisk skada.
- Kontrollera att ström- och kommunikationsanslutningarna inte är lösa eller slitna.
- Verifiera positionssensorer och gränslägesbrytare med schemalagda intervall.
- Granska larmposter för upprepade eller intermittenta fel.
- Inspektera motorns och ställdonets funktion för ovanligt ljud, vibrationer eller temperatur.
- Bekräfta att nöd- och vindskyddsfunktionerna förblir i drift.
- Håll styrenhetsparametrar och programvarukonfigurationer dokumenterade.
- Underhåll ersättningskomponenter för kritisk utrustning där det är praktiskt möjligt.
Förebyggande underhåll är särskilt viktigt för stora solgårdar eftersom ett litet kontrollproblem som påverkar en spårare kan bli ett större operativt problem när liknande utrustning används över hundratals eller tusentals spårarrader.
Var används PV-modulspårningskontroller?
PV-modulspårningskontroller är lämpliga för många solenergiapplikationer där den extra komplexiteten hos ett spårningssystem motiveras av projektkrav och platsförhållanden.
- Solgårdar i nyttoskala:Stora solcellsanläggningar kan använda koordinerad spårning för att effektivt hantera omfattande arrayer.
- Kommersiella solcellsinstallationer:Spårning kan övervägas där platsförhållanden och projektekonomi stödjer rörliga solcellskonstruktioner.
- Jordbruksprojekt:Justerbar modulorientering kan vara användbar där solgenerering kombineras med jordbruksmarkanvändning.
- Solforskningssystem:Exakt positionering kan stödja testning och utvärdering av solcellsteknik.
- Specialiserade off-grid system:Spårning kan tillämpas där det är särskilt viktigt att maximera soluppsamlingen.
Den bästa tillämpningen beror på faktorer som latitud, marktillgänglighet, instrålningsförhållanden, vindmiljö, terräng, systemstorlek, installationskostnad, underhållskrav och förväntad energiproduktion.
Vanliga frågor
Den styr i första hand rörelsen av solspårningsstrukturen genom att kommunicera med motorer eller ställdon. Den kan också behandla positionsinformation, miljösignaler, säkerhetsingångar, larm och kommunikationsdata.
Nej. Ett fast monteringssystem ändrar inte kontinuerligt sin orientering, så det kräver ingen solfångarstyrning. Styrenheten är specifikt associerad med system som använder rörliga spårningsstrukturer.
Detta beror på styrenhetens arkitektur och projektdesign. Vissa system använder distribuerade styrenheter för individuella spårningsenheter, medan andra använder centraliserade eller nätverksanslutna styrstrukturer. Den erforderliga konfigurationen bör bestämmas utifrån spårnings- och kommunikationsdesignen.
En spårningskontrollant kan ta emot information från en vindsensor eller ett väderövervakningssystem på högre nivå. När fördefinierade förhållanden har uppnåtts kan styrenheten beordra spåraren mot en angiven säker position. Den exakta skyddsstrategin bör utformas i enlighet med den mekaniska strukturen och platsförhållandena.
Styrenheten kan upptäcka inkonsekvent eller saknad återkoppling och generera ett larm eller stopprörelse, beroende på dess säkerhetsdesign. Redundant avkänning, gränsskydd, feldetektering och lämpliga reservstrategier kan förbättra systemets tillförlitlighet.
Inte nödvändigtvis. Spårningsprestanda beror på hela systemet. Alltför frekventa korrigeringar kan öka ställdonets drift och extra förbrukning utan att producera en proportionell energifördel. Effektiv kontroll bör balansera spårningsnoggrannhet med rörelseeffektivitet och utrustningsskydd.
Köpare bör begära elektriska specifikationer, kommunikationsdetaljer, kabeldragningsinformation, miljöklassificeringar, bruksanvisningar, säkerhetsfunktioner, kompatibilitetskrav, idrifttagningsprocedurer, felsökningsvägledning och tillgänglig teknisk support.
Beroende på tillverkaren och styrenhetens arkitektur kan parametrar eller styrfunktioner anpassas till olika spårningsstrukturer, motorer, sensorer, kommunikationssystem och driftsförhållanden. Anpassning bör bekräftas under den tekniska designfasen.
Slutliga tankar
En PV-modulspårningskontroller är en kritisk del av ett modernt solspårningssystem eftersom den kopplar samman de elektriska, mekaniska, miljö- och övervakningssidorna av installationen. Dess uppgift är inte bara att starta och stoppa en motor. Den måste fatta korrekta positioneringsbeslut, verifiera rörelser, reagera på miljöförhållanden, skydda utrustning, identifiera fel och kommunicera användbar driftinformation.
För projektägare och systemintegratörer är det mest tillförlitliga tillvägagångssättet att utvärdera styrenheten som en del av den kompletta spårningslösningen. Motorkompatibilitet, positionsåterkoppling, säkerhetsfunktioner, kommunikationsförmåga, hållbarhet i miljön, underhållskrav och teknisk support bör alla övervägas före upphandling.
